Prensaestopas para tubo flexible de PFLITSCH en posición horizontal

Prensaestopas para tubo flexible

La necesidad de proteger los cables

En los entornos de producción, los cables se ven expuestos a menudo a una serie de influencias mecánicas, térmicas o químicas. Para guiarlos con seguridad hasta las cajas o los armarios de distribución, muchas veces es necesario protegerlos de forma especial con tubos flexibles. Además, al introducir los cables en una caja o un armario de distribución, los cables —y el interior de la caja o del armario— se tienen que proteger de influencias externas, como el polvo y el agua.

Catalogue Cable Gland – 12 Cable Protection
Catalogue Cable Gland – 12 Cable Protection
heute - 60: 2025-05-01
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-01-11

pdf

4.8 MB

EN

Descargar archivo

Ventajas que obtiene

Prensaestopas para tubo flexible adaptados a la aplicación de cada tubo flexible

Prensaestopas para tubo flexible con las ventajas del sistema UNI Dicht: excelente estanqueidad

Altos tipos de protección y descarga de tracción superior a la media

Prensaestopas para tubo flexible disponibles con rosca métrica y rosca PG (para tubos blindados)

Adecuados tanto para pequeñas como para grandes cargas mecánicas

Prensaestopas para tubo flexible

Los prensaestopas para tubo flexible del sistema UNI Dicht son la solución ideal para esta aplicación. Además de proteger la conexión del tubo flexible, sellan el cable con el inserto de sellado hasta IP 68 (10 bar) y garantizan una elevada descarga de tracción. Los prensaestopas para tubo flexible están disponibles en los tamaños M16 a M50 o PG 7 a PG 29, así como en variantes CEM y con insertos de sellado múltiples.

Tubos flexibles adecuados

Tenemos prensaestopas para diferentes tipos de tubos flexibles:

  • Tubos flexibles en espiral con malla de acero
  • Tubos flexibles de aislamiento con paredes interiores y exteriores ligeramente corrugadas con espiral de PVC rígido
  • Tubos flexibles UL de PVC y acero para muelles
  • Tubos flexibles de PVC con paredes interiores y exteriores ligeramente corrugadas

Los prensaestopas para tubo flexible y sus puntos fuertes

Prensaestopas para tubo flexible UNI SVD, métrico/PG

  • Mayor descarga de tracción en el tubo flexible y el cable
  • Empalme CEM seguro de un tubo flexible metálico
  • Sellado fiable del cable
  • Ventajas del sistema modular UNI Dicht
  • La solución universal para tubos flexibles de aislamiento metálicos que necesitan un sellado separado del cable o una conexión robusta de diferentes materiales (p. ej., latón, acero inoxidable).

Prensaestopas para tubo flexible UNI UL, métrico

  • Mayor descarga de tracción en el tubo flexible y el cable
  • Sellado fiable del cable
  • Conexión inseparable entre el tubo flexible y el empalme de tubo flexible
  • Disponible en varios materiales (plástico/metal)

Prensaestopas para tubo flexible UNI, métrico/PG

  • Conexión universal de tubos flexibles de plástico
  • Se puede combinar de forma opcional con una abrazadera de tubo
  • Sellado fiable del cable
  • Sistema modular UNI Dicht
  • Versión disponible para aplicaciones ferroviarias con racor de conexión más largo

Cartera de prensaestopas para tubo flexible

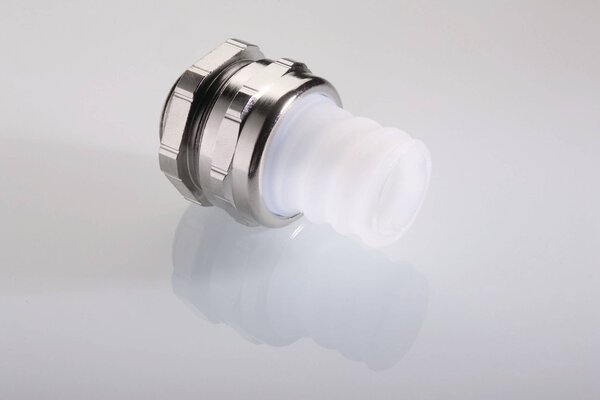

F03_35074

UNI hose cable gland, metric

Universal hose cable gland
Brass, nickel-plated with o-ring made of HNBR
Suitable for e.g. P hose
Type of protection IP 68 up to 10 bar (at cable)

CE compliant RoHS compliant
UNI hose cable gland, metric

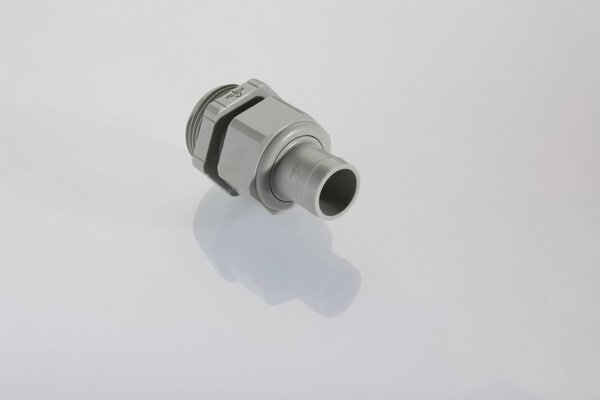

F01_38858

UNI hose cable gland

Polycarbonate, colour: grey (RAL 7035), black (RAL 9005)
Metric connection thread EN 60423
Without o-ring
Type of protection IP 68 up to 10 bar (at the cable)

CE compliant RoHS compliant
UNI hose cable gland

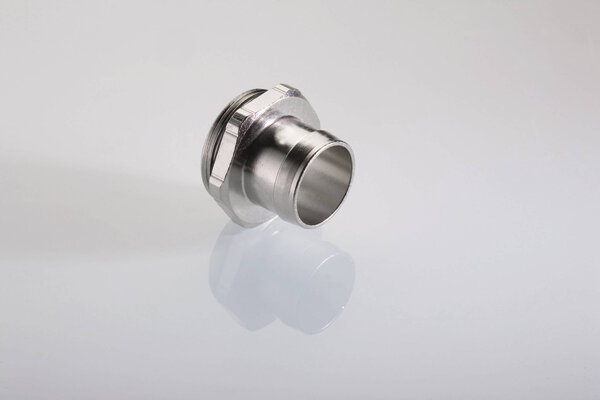

F01_29100

Hose connector, metric

Universal hose connection
Brass, nickel-plated with o-ring made of HNBR
Suitable for e.g. P hose
Type of protection IP 68 up to 10 bar (at cable)

RoHS compliant
Hose connector, metric

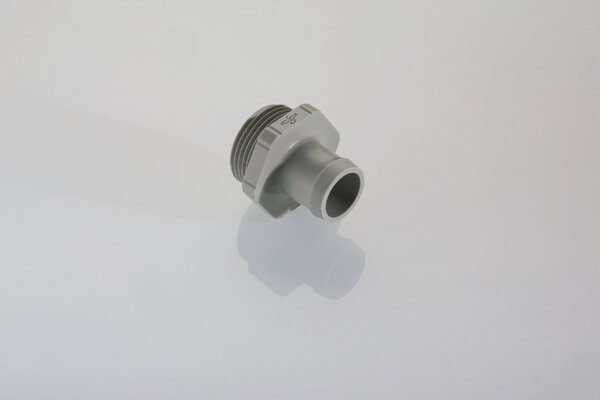

F01_29154

Hose socket metric

Polycarbonate, grey (RAL 7035)
Metric connection thread EN 60423
Without o-Ring
Type of protection IP 65, temperature range: -20 °C up to +100 °C

RoHS compliant
Hose socket metric

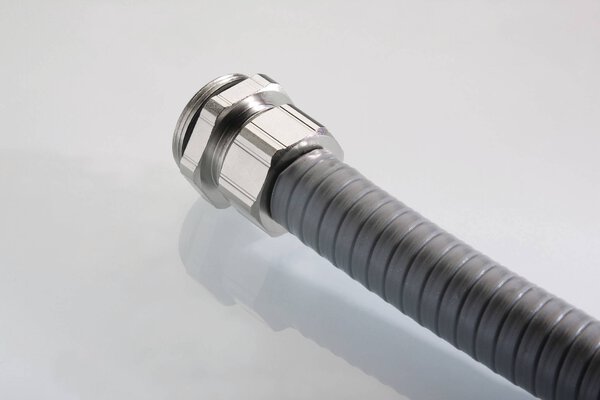

F03_41468

UNI SVD hose Pg cable gland

Universal hose cable gland
Brass, nickel-plated with o-ring made of HNBR
Suitable for e.g. GP hose
Type of protection IP 68 up to 10 bar (at cable)

CE compliant RoHS compliant
UNI SVD hose Pg cable gland
F01_29210

SVD Pg hose gland

Universal hose connection
Brass, nickel-plated with o-ring made of HNBR
Suitable for e.g. GP hose
Type of protection IP 54

RoHS compliant
SVD Pg hose gland
F03_29495

Robotic Pg hose gland

Universal hose connection
Brass, nickel-plated with o-ring made of HNBR
Suitable for e.g. F hose
Type of protection IP 66

RoHS compliant
Robotic Pg hose gland
F03_41914

UNI Corrugated conduit Pg cable gland

Brass, nickel-plated
Suitable for e.g. WRLS / WRMS series
With o-ring
Type of protection IP 68 up to 10 bar (at cable)

RoHS compliant
UNI Corrugated conduit Pg cable gland
F01_40225

UNI UL hose Pg cable gland

Brass, nickel-plated
Pg connection thread
With o-ring
Type of protection IP 68 up to 10 bar (at the cable)

RoHS compliant
UNI UL hose Pg cable gland
