Prensaestopas CEM de PFLITSCH

Protección efectiva contra la radiación electromagnética

El progresivo aumento de la radiación electromagnética y de la sensibilidad de los componentes electrónicos pone de relieve la importancia que tienen los prensaestopas en el concepto de blindaje de un sistema. En los escenarios de producción cotidianos, con frecuencia todavía se utilizan entradas de cables estándar sin suficiente protección CEM, aunque esto implique un gran riesgo para la seguridad.

Con las soluciones CEM de PFLITSCH puede evitar este riesgo desde el principio. En las series UNI Dicht y blueglobe, PFLITSCH ofrece un programa escalonado de soluciones CEM para aplicaciones CEM hasta la Cat. 7A.

Catalogue Cable Gland – 07 EMC
Catalogue Cable Gland – 07 EMC
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-03-18

pdf

9.5 MB

EN

Descargar archivo

Ventajas que le ofrecen nuestras soluciones CEM

Los altos valores de atenuación de apantallamiento brindan a su sistema un blindaje CEM seguro

Alta capacidad de carga de corriente para una descarga fiable en la caja

Empalme seguro de 360° del blindaje del cable

Adecuadas para un amplio rango de temperatura

Características universales excelentes como estanqueidad y descarga de tracción

Montaje rápido y de bajo coste

Prensaestopas CEM para cualquier aplicación, incluida la suya

Los usos de los prensaestopas CEM prácticamente son ilimitados. Por eso, nuestras soluciones también están diseñadas para cualquier tipo de aplicación. La calidad y la eficacia de un prensaestopas CEM vienen determinadas por dos factores decisivos: los valores de atenuación y la capacidad de carga de corriente.

Atenuación de apantallamiento

Los prensaestopas CEM de PFLITSCH permiten descargar corrientes parásitas justo delante de la entrada a la caja y dentro de la caja

Se requieren unos valores de atenuación excelentes en todas aquellas áreas en las que las señales de interferencia generadas por acoplamientos electromagnéticos pueden entorpecer la transmisión de datos sensibles que se deben proteger; por ejemplo, en los ámbitos de la metrología, la tecnología de radar, la tecnología de accionamiento y control y las telecomunicaciones.

El efecto de apantallamiento eléctrico de los prensaestopas CEM se define esencialmente a partir de las siguientes características:

  • Conductividad de las superficies de los materiales

  • Impedancia de paso entre el blindaje del cable y el elemento de contacto

  • Impedancia de paso entre el elemento de contacto y el cuerpo del prensaestopas

  • Impedancia de paso entre el cuerpo del prensaestopas y la caja

Capacidad de carga de corriente

Se necesita una alta capacidad de carga de corriente cuando fluyen corrientes elevadas por la malla del blindaje del cable y se tienen que descargar con fiabilidad en la caja de la máquina. Los prensaestopas con una capacidad de carga de corriente insuficiente se pueden sobrecalentar rápidamente y dañarse, en cuyo caso tampoco se garantiza el efecto de apantallamiento. En particular, en el ámbito de la electromovilidad —especialmente en redes de a bordo de alta tensión, la capacidad de carga de corriente es muy importante. Con los prensaestopas CEM de PFLITSCH, que se han desarrollado especialmente para el área de la electromovilidad, está siempre en buenas manos.

¿Qué prensaestopas se debe utilizar en aplicaciones CEM?

La calidad del contacto de apantallamiento es decisiva para la eficacia de un prensaestopas CEM en términos de atenuación de apantallamiento y capacidad de carga de corriente. PFLITSCH aplica diferentes principios de diseño en sus prensaestopas CEM para garantizar un contacto de apantallamiento seguro y duradero, en función de la aplicación concreta y los requisitos.

Dos principios de diseño: ¿contacto cónico o de muelle?

Para crear un contacto fiable del prensaestopas con el blindaje del cable existen dos principios de funcionamiento, que se diferencian básicamente por su diseño y modo de acción: el contacto cónico y el contacto de muelle. Vamos a examinarlos con más detalle para entender cómo funciona cada uno.

Contacto cónico

En este caso, es necesario diferenciar si el contacto es de un solo cono o de dos conos. Si se utiliza un solo cono, el extremo desnudo de la malla del blindaje del cable se desplaza sobre un cono de latón y después se comprime apretando un tornillo de presión para garantizar un contacto de apantallamiento seguro.
En cambio, si se utilizan dos conos, el extremo desnudo de la malla del blindaje del cable primero se desplaza sobre un cono y después se fija con el segundo cono. Al apretar el tornillo de presión, se genera un contacto de apantallamiento extraordinariamente firme y seguro que, además, es muy resistente a las vibraciones. En los dos métodos de contacto cónicos, el blindaje del cable finaliza en el prensaestopas.

Contacto de muelle

En el contacto de apantallamiento mediante un muelle anular de acero inoxidable o de bronce también existen dos variantes: el contacto con un muelle IRIS o el contacto con un muelle TRI. Ambos conceptos tienen en común que la cubierta del cable solo se retira en el punto de contacto del muelle, de manera que el blindaje del cable no se interrumpe y, por tanto, no se tiene que separar. En los dos casos, el muelle correspondiente asegura un contacto completo de 360°.
Sin embargo, lo que diferencia claramente a ambos tipos de muelle es su sección transversal: mientras que la espiral del muelle IRIS tiene una sección redonda, el muelle TRI patentado por PFLITSCH presenta un perfil triangular. Gracias a este diseño especial, brinda una atenuación del apantallamiento por encima de la media, incluso en la gama de frecuencias superior, y tiene una capacidad de carga de corriente extraordinariamente alta. Además, el muelle TRI permite corregir con facilidad el cable durante la instalación, que ya de por sí también es muy rápida y sencilla.

Nuestras soluciones CEM

Para que pueda enfrentarse a cualquier tarea imaginable dentro del sector de la compatibilidad electromagnética, PFLITSCH le ofrece una cartera de prensaestopas CEM perfectamente coordinados entre sí y que es única en el mercado. Basándonos en la línea de productos blueglobe y el sistema modular UNI Dicht, le brindamos la solución CEM adecuada para cualquier tipo de aplicación concreta. Lo único que diferencia a una solución de otra son las características CEM específicas de cada una. Y todas tienen en común las características básicas de estanqueidad, descarga de tracción y montaje rápido y económico, así como, por supuesto, la calidad probada de PFLITSCH. La oferta completa comprende desde productos para aplicaciones universales hasta aplicaciones higiénicas con estrictos requisitos y soluciones de alto nivel para la electromovilidad.

Nuestro sistema de muelle TRI es revolucionario: su singularidad reside en la separación mecánica entre la descarga de tracción y la estanqueidad, por un lado, y el blindaje, por el otro. De este modo, es posible generar un contacto seguro y duradero con el blindaje del cable en una amplia superficie. Además, el muelle TRI es la base del diseño sorprendentemente sencillo del cuerpo del prensaestopas y de sus dimensiones compactas.

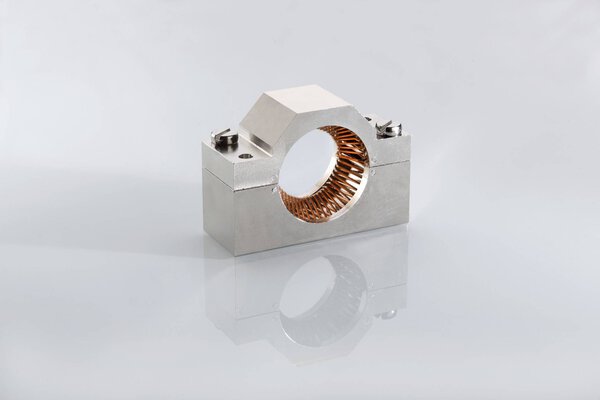

UNI Dicht TRI

  • Prensaestopas UNI Dicht TRI, la solución compacta y de configuración personalizada del sistema modular UNI Dicht con una alta atenuación de apantallamiento CEM y diseño compacto
  • Contacto de 360° duradero y de baja impedancia con una amplia superficie del blindaje del cable gracias a un muelle triangular patentado con excelentes valores de atenuación de apantallamiento
    › también en la gama alta de frecuencias
    › incluso con cables excéntricos y descentrados
    › también con vibraciones
  • Capacidad muy alta de carga de corriente para descargar con fiabilidad corrientes del blindaje elevadas no deseadas
  • Rentabilidad excelente gracias a su montaje sencillo, rápido y fiable que ahorra tiempo y costes
  • El cable solo se tiene que pelar en el punto de contacto, de manera que no se interrumpe el blindaje
  • El muelle TRI permite corregir con facilidad la posición del cable durante la instalación
  • Desacoplamiento mecánico entre la descarga de tracción y el blindaje
  • Cobertura de una amplia área de apantallamiento y sellado con un solo tamaño de prensaestopas: indicado para el uso con conectores combinados con cables de pequeño diámetro. (El tamaño M25 cubre un área de apantallamiento de entre 3 y 16 mm.)
  • Protección antitorsión del cable al apretar el tornillo de presión
  • Certificado UL en preparación

La variante UNI Dicht Múltiple TRI es el único prensaestopas CEM disponible en el mercado que permite introducir varios cables blindados. La fiabilidad de contacto de cada uno de los blindajes de los cables con un muelle triangular separado garantiza la máxima seguridad.

blueglobe TRI

  • Prensaestopas blueglobe TRI, la solución universal que satisface los requisitos más exigentes en materia de CEM
  • Contacto de 360° duradero y de baja impedancia con una amplia superficie del blindaje del cable gracias a un muelle triangular patentado con excelentes valores de atenuación de apantallamiento
    › también en la gama alta de frecuencias
    › incluso con cables excéntricos y descentrados
    › también con vibraciones
  • Capacidad muy alta de carga de corriente para descargar con fiabilidad corrientes del blindaje elevadas no deseadas
  • Rentabilidad excelente gracias a su montaje sencillo, rápido y fiable que ahorra tiempo y costes
  • El cable solo se tiene que pelar en el punto de contacto, de manera que no se interrumpe el blindaje
  • El muelle TRI permite corregir con facilidad la posición del cable durante la instalación
  • Cobertura de una amplia área de apantallamiento y sellado con un solo tamaño de prensaestopas
  • Certificado de conformidad con la norma de protección contra incendios EN 45545

Soluciones CEM especiales

¿Busca productos específicos para aplicaciones inusuales y no encuentra soluciones convencionales que le ayuden? Para este caso también disponemos de productos innovadores y de fácil instalación que le ayudarán a ahorrar tiempo y costes, porque la única alternativa de la que dispone es una solución mucho más cara o una instalación complicada. La gama de productos incluye la única solución CEM disponible en el mercado capaz de sellar varios cables blindados y generar un contacto CEM seguro. Si necesita convertir un prensaestopas estándar en un prensaestopas CEM, utilice nuestro adaptador CEM.

Un montaje sencillo y seguro que no tiene igual en el mercado

El esfuerzo que requiere montar un prensaestopas CEM convencional depende de su estructura y exige un trabajo minucioso, que normalmente consume bastante tiempo. PFLITSCH apuesta por una vía mucho más sencilla. El proceso de montaje de los prensaestopas CEM con contacto de muelle TRI es muy sencillo y fiable, lo que ahorra tiempo y costes. El cable solo se tiene que pelar en el punto de contacto. Cuando la malla del blindaje está descubierta, el cable se puede introducir fácilmente a través del prensaestopas. Entonces, el muelle triangular rodea inmediatamente la malla del blindaje con seguridad y crea un contacto de 360° duradero con una amplia superficie del blindaje del cable. El diseño del muelle TRI impide que este componente se enganche con la malla durante el montaje o el desmontaje.

Otra ventaja: es que el hecho de que el cable solo se tenga que pelar en el punto de contacto permite no interrumpir el blindaje y reposicionar el cable fácilmente durante la instalación.

Ámbitos de aplicación

  • Electromovilidad
  • Automatización y robótica
  • Industria ferroviaria
  • Industria química/petróleo y gas
  • Industria eléctrica
  • Industria alimentaria y farmacéutica
  • Ingeniería mecánica y de instalaciones
  • Telecomunicaciones

Características técnicas

  • Material: latón niquelado y varios aceros inoxidables
  • Temperatura de servicio: de –40 °C a +130 °C (serie) o de –55 °C a +200 °C (silicona)
  • Tipo de protección: IP 68 (hasta 15 bar) e IP 69
  • Rosca: métrica y PG
  • Tamaños de conexión: métrica de M10 a M85 y PG 7 a PG 48

Ejemplos de aplicación

Industria ferroviaria

En los vehículos ferroviarios, componentes como los prensaestopas deben presentar toda una serie de características avanzadas. Entre ellas se incluyen la idoneidad para aplicaciones de protección contra incendios, la estanqueidad, la resistencia a las vibraciones, la protección mecánica (por ejemplo, ante el impacto de una piedra) y la resistencia a la intemperie. En determinadas aplicaciones es indispensable, además, que cuenten con una atenuación de apantallamiento fiable. Este es el terreno de las seguras soluciones CEM que ofrece PFLITSCH: por ejemplo, el prensaestopas UNI Dicht CEM con protección contra incendios se utiliza en motores de tracción en los bogies accionados en el área situada bajo la caja. Por su parte, el prensaestopas blueglobe TRI con protección contra incendios se utiliza en convertidores de tensión y de frecuencia en el techo del vagón o bajo la caja para el suministro eléctrico de componentes, así como para la entrada de cables eléctricos y de datos. Nuestras soluciones CEM, no obstante, también pueden contribuir en gran medida a la movilidad segura en el ámbito de la facilitación de datos móviles por teléfono e Internet en el tren y del uso de un sistema moderno de información para los pasajeros.

Automatización y robótica

Los procesos de producción automáticos cada vez son más sensibles a las interferencias electromagnéticas debido a la progresiva automatización, digitalización y miniaturización de los componentes, así como al creciente uso de equipos electrónicos. Eso hace que aumente la importancia de garantizar la seguridad CEM. Los daños de una interferencia electromagnética que obligue a interrumpir la producción son incalculables. Nuestra solución: gracias a su elevada atenuación del apantallamiento, los prensaestopas CEM de PFLITSCH permiten descargar con seguridad las señales de interferencia electromagnéticas del blindaje del cable en la caja de los equipos, de manera que no afecten al proceso de producción.

Planta eólicas

Las plantas de energía eólica se someten a continuos controles y comprobaciones. Además, todos los datos y procesos se registran, recogen y distribuyen de forma permanente. Por tanto, no solo es necesario transmitir grandes cantidades de datos, sino que estos también han de recorrer largas distancias. Entre la góndola y la base de la torre pueden haber 160 m de distancia que es necesario cubrir. Si se utilizan cables de datos, la señal puede sufrir interrupciones debido a interferencias electromagnéticas. Para solucionar este problema y cumplir todos los requisitos de las comunicaciones de datos, PFLITSCH ha desarrollado prensaestopas CEM con protección contra la flexión adecuados para conectores de datos.

Norma de ensayo

Los prensaestopas de PFLITSCH se distinguen por su alta atenuación de apantallamiento. La atenuación de apantallamiento es una medida que indica la calidad de un blindaje en términos de compatibilidad electromagnética y también cumple una función importante en los prensaestopas CEM. PFLITSCH ha desarrollado un procedimiento de medición para determinar la calidad del efecto de apantallamiento en el prensaestopas por medio de la caída de tensión en función de la frecuencia. El procedimiento de medición KoKeT («Koaxial Kelvin Tube» o tubo kelvin coaxial) permite hacer mediciones conformes con la norma IEC 62153-4-10 de prensaestopas apantallados hasta el tamaño M85.

Los dos prensaestopas de PFLITSCH son aptos para el uso internacional, ya que son conformes con los estándares internacionales VDE, UL, CSA, DNV y EAC. Además, también satisfacen los requisitos de las normas ATEX europeas e internacionales.

Idoneidad con Cat 8.2 gracias al muelle TRI

blueglobe TRI es la única solución en el mercado en la que la entrada de un cable Cat 8.2 respeta los valores límite definidos en la norma IEC 61156-9 Ed.1.0 de hasta 2 GHz. Los cables de datos Cat 8.2, que se utilizan especialmente en centros de procesamiento de datos, alcanzan una velocidad de transmisión de hasta 40 gigabits por segundo y una frecuencia de transmisión de 2 GHz. El muelle TRI ha superado la prueba Cat 8.2 y refuerza una vez más sus extraordinarias propiedades de CEM, incluso en las aplicaciones más exigentes.

Descargas

Product information UNI Dicht TRI
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2023-08-07
07.08.23 Prensaestopas
pdf 489.2 KB EN Descargar
Competence brochure EMC
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2023-04-27
27.04.23 Ramos
pdf 2.2 MB EN Descargar
Flyer Naval cable gland blueglobe TRI NM/Cr
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2022-12-21
21.12.22 Prensaestopas
pdf 1.7 MB EN Descargar
Product information KoKeT
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2021-02-22
22.02.21 Prensaestopas
pdf 2.1 MB EN Descargar
Assembly instruction blueglobe EMC selective
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2017-01-16
16.01.17 Prensaestopas
pdf 802.1 KB EN Descargar
Assembly instruction blueglobe TRI CLEAN Plus
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2019-07-22
22.07.19 Prensaestopas
pdf 2.2 MB EN Descargar
Assembly instruction blueglobe TRI Nuevo
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-07-17
17.07.24 Prensaestopas
pdf 2.2 MB EN Descargar
Assembly instruction UNI Dicht TRI
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-05-06
06.05.24 Prensaestopas
pdf 4.7 MB EN Descargar

Cartera de prensaestopas CEM

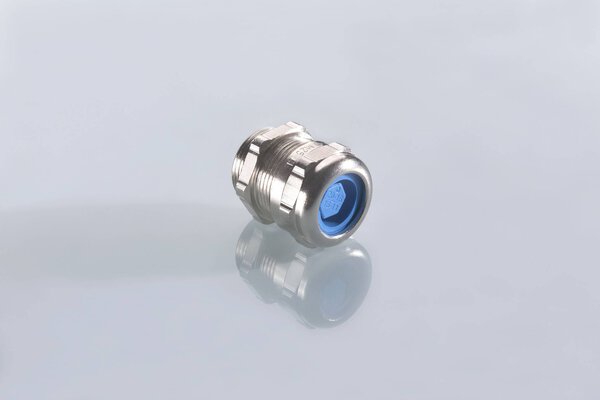

blueglobe TRI

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69, Type 4X
Strain relief up to class B, EN 62444

CE compliant CULUS certified RoHS compliant
blueglobe TRI

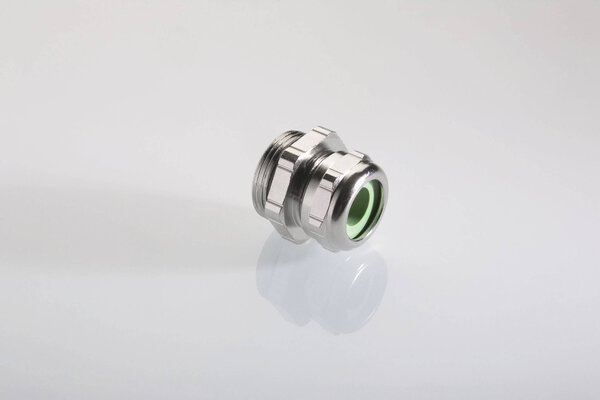

blueglobe TRI HT

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of silicone
Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444

CE compliant RoHS compliant
blueglobe TRI HT

blueglobe TRI NM

Brass, nickel-plated, spring made of bronze (non-magnetic)
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69, Type 4X
Strain relief up to class B, EN 62444

CE compliant CULUS certified RoHS compliant
blueglobe TRI NM

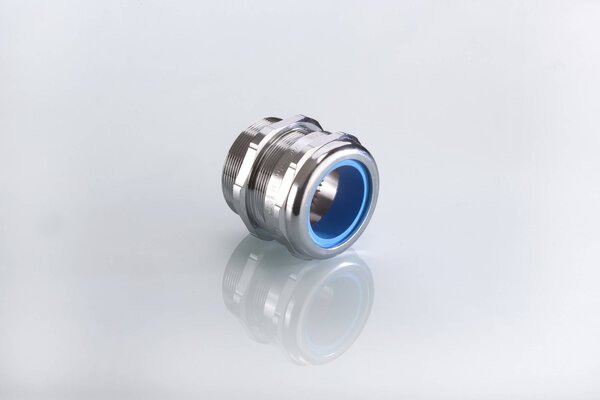

blueglobe TRI NM/Cr

Brass, chrome-plated, spring made of bronze (non-magnetic)
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444

CE compliant RoHS compliant
blueglobe TRI NM/Cr

blueglobe TRI NM/Cr, marine thread

Brass, chrome-plated, spring made of bronze (non-magnetic)
Metric connection thread according to DIN 89280 (marine) / EN 60423
With o-ring made of HNBR / Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444
Certified according to VG 88846-4 and -5

CE compliant RoHS compliant
blueglobe TRI NM/Cr, marine thread

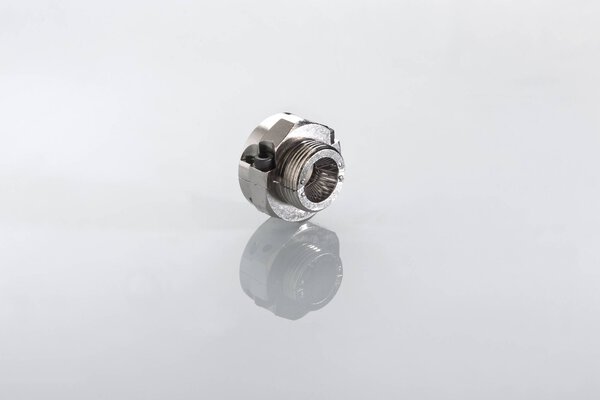

EMC adapter

Brass, nickel plated
Metric thread EN 60423
Type of protection IP 68 up to 10 bar to the housing
With o-ring HNBR

RoHS compliant
EMC adapter

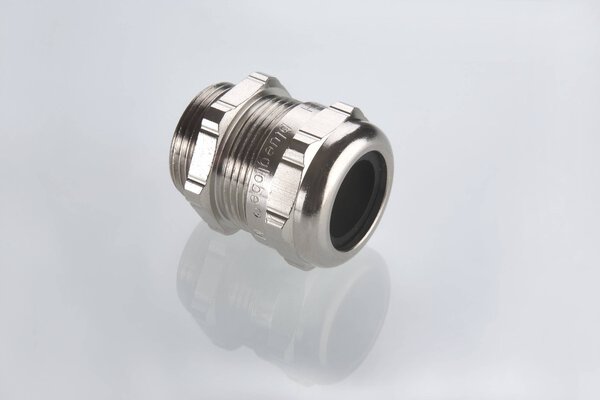

UNI HF Dicht

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 10 bar, Type 4X
Strain relief up to class A, EN 62444

CE compliant CULUS certified RoHS compliant
UNI HF Dicht
