Presse-étoupe CEM blueglobe TRI de PFLITSCH à plat avec ressort TRI

Presse-étoupes CEM de PFLITSCH

Protection efficace contre les rayons électromagnétiques

En raison de l’augmentation du rayonnement électromagnétique et de la sensibilité des composants électroniques, les presse-étoupes jouent un rôle important dans le concept de blindage d’un système. Souvent, des entrées de câbles standard sans protection CEM suffisante sont encore utilisées dans la production, alors qu’elles présentent un risque élevé pour la sécurité.

Écartez ce risque dès le début – avec les solutions CEM de PFLITSCH. Dans les séries UNI Dicht et blueglobe, PFLITSCH propose une gamme CEM échelonnée pour les applications CEM jusqu’à cat. 7A.

Catalogue Cable Gland – 07 EMC
Catalogue Cable Gland – 07 EMC
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-08-28

pdf

11.0 Mo

EN

Télécharger le fichier

Les avantages dont vous bénéficiez avec nos solutions CEM

Valeurs d’atténuation par blindage élevées garantissant le blindage CEM sûr de votre installation

Courant permanent admissible élevé pour la déviation fiable au niveau du boîtier

Raccordement sûr à 360° du blindage du câble

Adapté à une vaste plage de température

Excellentes propriétés universelles comme l’étanchéité et la décharge de traction

Montage rapide et économique

Des presse-étoupes CEM pour chaque usage – pour le vôtre également

Le champ d’utilisation des presse-étoupes CEM est quasiment illimité. C’est pourquoi nos solutions sont aussi prévues pour toutes les applications individuelles. Pour la qualité et l’efficacité d’un presse-étoupe CEM, deux facteurs sont déterminants : les valeurs de l’atténuation et le courant permanent admissible.

Atténuation par blindage

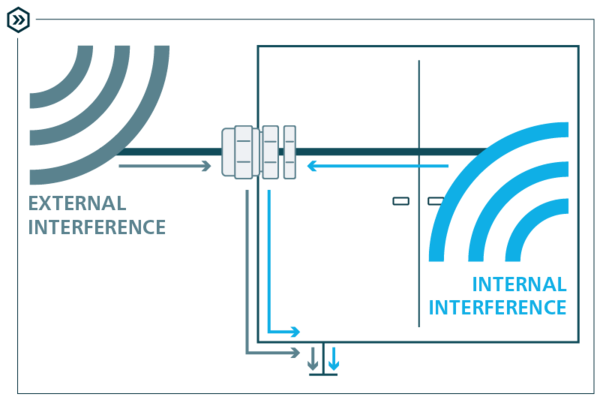

Les presse-étoupes CEM de PFLITSCH permettent de dévier les courants parasites juste avant l’entrée dans le boîtier et à l’intérieur du boîtier.

Des valeurs d’atténuation maximales sont demandées partout où des parasites dus aux couplages électromagnétiques peuvent perturber la transmission de données sensibles et que ces dernières doivent être protégées, par exemple pour la technique de mesure, la technique des radars, la technique d’entraînement et de commande et la télécommunication.

Pour les presse-étoupes CEM, l’effet de blindage électrique est essentiellement déterminé par les caractéristiques suivantes :

  • Conductivité des surfaces des matériaux

  • Impédance transitoire entre le blindage du câble/l’élément de contact

  • Impédance transitoire entre l’élément de contact/le corps du presse-étoupe

  • Impédance transitoire entre le corps du presse-étoupe/le boîtier

Courant permanent admissible

Un courant permanent admissible élevé est nécessaire lorsque des courants importants circulent sur la tresse de blindage du câble et doivent être déviés de manière fiable au niveau du boîtier de la machine. Les presse-étoupes sans courant permanent admissible suffisant peuvent surchauffer facilement et subir des dommages, à la suite desquels l’effet de blindage n’est plus garanti. C’est précisément dans le domaine de la mobilité électrique – tout spécialement dans les réseaux de bord haute tension le courant permanent admissible a une très grande importance. Avec les presse-étoupes CEM de PFLITSCH qui ont été spécialement développés pour la mobilité électrique, vous mettez toutes les chances du côté de la sécurité.

Les principes de conception : contact par cône ou par ressort ?

Pour assurer un contact fiable entre le presse-étoupe et le blindage du câble, il existe deux principes de fonctionnement qui se différencient fondamentalement par leur conception et leur mode de fonctionnement : le contact par cône et le contact par ressort. Pour mieux comprendre les différents modes de fonctionnement, examinons de plus près leur structure respective.

Contact par cône

Il convient de faire la distinction entre contact par cône simple et contact par cône double. En cas d’utilisation d’un cône simple, l’extrémité dénudée de la tresse de blindage du câble se glisse sur un cône en laiton et est comprimée avec le serrage de la vis de pression afin d’obtenir un contact sûr du blindage.
En cas d’utilisation d’un cône double, l’extrémité dénudée de la tresse de blindage du câble se glisse tout d’abord sur un premier cône, puis est bloquée à l’aide du deuxième cône. En serrant la vis de pression, vous obtenez un contact de blindage particulièrement solide et sûr qui est aussi extrêmement résistant aux vibrations. Pour les deux contacts par cône, le blindage du câble prend fin dans le presse-étoupe.

Contact par ressort

Pour la reprise de blindage en acier inoxydable ou en bronze, PFLITSCH mise sur son ressort TRI breveté spécialement conçu à cet effet. Son nom fait référence à son profil triangulaire. Ce principe de conception spécifique permet une reprise sûre du blindage du câble sur une grande surface et sur 360 degrés. Il est la clé de ses performances inégalées : en premier lieu, l’atténuation par blindage supérieure à la moyenne (même dans la plage de fréquence supérieure), son courant permanent admissible particulièrement élevé et sa résistance extrêmement élevée aux vibrations durables.
Autre avantage : dans le cadre d’une installation simple, économique et rapide, la gaine du câble n’est dénudée qu’au niveau du point de contact, si bien que le blindage du câble peut s’étendre d'un bout à l’autre sans devoir être interrompu. Le ressort TRI permet de corriger facilement le câble.

Nos solutions CEM

Contenu externe

Vous trouverez ici un contenu externe de YouTube. Vous pouvez l’afficher et le masquer en un seul clic.

J’accepte que les contenus externes soient affichés. Dans ce cas, il est possible que des données à caractère personnel soient transmises à des plateformes externes. Pour en savoir plus, consultez notre charte de confidentialité.

Afin que vous soyez parfaitement équipés pour toutes les tâches CEM possibles et imaginables, PFLITSCH offre une gamme jusqu’à présent inégalée de presse-étoupes CEM parfaitement adaptés les uns aux autres. Sur la base de la gamme de produits blueglobe et du système modulaire UNI Dicht, nous mettons à votre disposition la solution CEM adéquate pour chaque type d’utilisation, aussi individuel soit-il. Ces solutions se démarquent des autres solutions CEM par des propriétés CEM très spécifiques. Elles ont toutes en commun des propriétés fondamentales telles que l’étanchéité, la décharge de traction et un montage rapide et économique, sans oublier bien sûr la qualité PFLITSCH éprouvée. L’offre complète va des produits à usage universel aux solutions sophistiquées pour la mobilité électrique, en passant par les applications hygiéniques très exigeantes.

Notre principe de ressort TRI est révolutionnaire : sa particularité repose sur la séparation mécanique de la décharge de traction et de l’étanchéité d’un côté, et du blindage de l’autre côté. Un contact sûr et durable avec le blindage du câble est ainsi possible sur toute la surface. Le ressort TRI est également à l’origine de la conception étonnamment simple du corps du presse-étoupe et de sa forme compacte aux dimensions réduites.

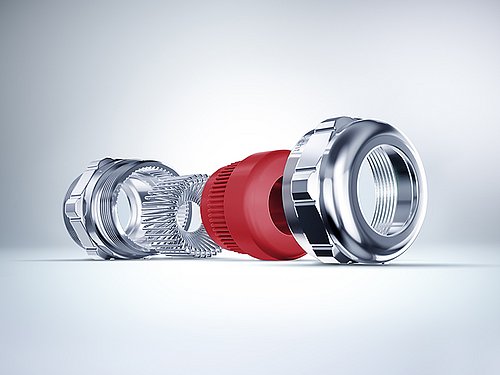

UNI Dicht TRI

  • Presse-étoupe UNI Dicht TRI : la solution compacte à assembler individuellement à partir du système modulaire UNI Dicht, avec une atténuation élevée par blindage CEM et une structure compacte
  • Contact avec le blindage du câble à 360°, durable, sur une grande surface et à faible impédance grâce au ressort triangle breveté aux propriétés exceptionnelles d’atténuation par blindage
    › également dans la plage de fréquence supérieure
    › même pour les câbles non ronds et excentrés
    › même soumis à des vibrations
  • Courant permanent admissible très élevé pour la dérivation fiable de courants de blindage élevés indésirables
  • Rentabilité exemplaire grâce au montage facile, rapide et sûr qui permet de faire des économies de temps et d’argent
  • Le dénudage du câble uniquement au niveau du point de contact permet de ne pas interrompre le blindage
  • Le ressort TRI permet de corriger facilement le câble pendant l’installation
  • Découplage mécanique de la décharge de traction et du blindage
  • Une grande zone de blindage et d’étanchéité peut être couverte avec une seule taille de presse-étoupe : convient pour une utilisation avec des connecteurs en combinaison avec des câbles de petit diamètre. (La taille M25 offre une zone de blindage de 3 à 16 mm.)
  • Protection anti-torsion pour le câble lors du serrage de la vis de pression
  • Certificat UL en préparation

Le modèle UNI Dicht multiple TRI est le seul presse-étoupe CEM disponible sur le marché pour l’insertion de plusieurs câbles blindés. Il garantit une sécurité maximale grâce au contact fiable de chaque blindage de câble individuel avec un ressort triangle distinct.

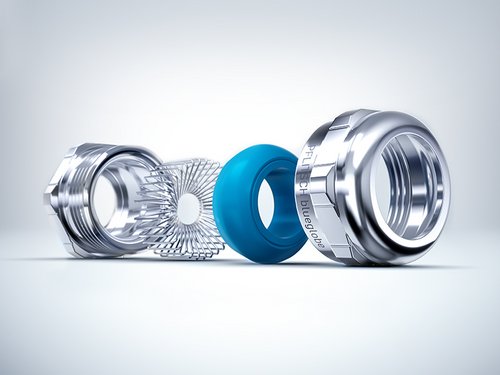

blueglobe TRI

blueglobe TRI
  • Presse-étoupe blueglobe TRI – la solution universelle pour les exigences individuelles très strictes en termes de CEM
  • Contact avec le blindage du câble à 360°, durable, sur une grande surface et à faible impédance grâce au ressort triangle breveté aux propriétés exceptionnelles d’atténuation par blindage
    › également dans la plage de fréquence supérieure
    › même pour les câbles non ronds et excentrés
    › même soumis à des vibrations
  • Courant permanent admissible très élevé pour la dérivation fiable de courants de blindage élevés indésirables
  • Rentabilité exemplaire grâce au montage facile, rapide et sûr qui permet de faire des économies de temps et d’argent
  • Le dénudage du câble uniquement au niveau du point de contact permet de ne pas interrompre le blindage
  • Le ressort TRI permet de corriger facilement le câble pendant l’installation
  • Une grande zone de blindage et d’étanchéité peut être couverte avec une seule taille de presse-étoupe
  • Certifié selon la norme de sécurité incendie EN 45545

Solutions spéciales CEM

Vous recherchez des produits spécifiques pour des domaines d’utilisation hors du commun pour lesquels vous ne trouvez pas de solutions standard ? Dans ce cas aussi, nous proposons des produits innovants et faciles à poser qui vous permettent d’économiser du temps et de l’argent car l’alternative ne serait qu’une solution beaucoup plus coûteuse ou une installation compliquée. La gamme comprend entre autres la seule solution CEM disponible sur le marché qui est en mesure d’assurer l’étanchéité de plusieurs câbles blindés et de les raccorder en toute sécurité du point de vue de la CEM. Utilisez notre adaptateur CEM pour transformer votre presse-étoupe standard en presse-étoupe CEM.

Imbattable : un montage sûr et facile

Le montage d’un presse-étoupe CEM conventionnel dépend de sa structure et nécessite une intervention minutieuse qui prend normalement relativement beaucoup de temps. PFLITSCH adopte une approche conviviale. Les presse-étoupes CEM avec contact à ressort TRI sont particulièrement faciles à monter, ce qui permet de gagner du temps et de l’argent, et de sécuriser le processus. La gaine du câble doit uniquement être enlevée au niveau du point de contact. Une fois que la tresse de blindage a été enlevée, le câble s’insère facilement par le presse-étoupe. Le ressort triangle se place immédiatement autour de la tresse de blindage de manière fiable et établit un contact de blindage à 360° de longue durée sur toute la surface. La forme du ressort TRI lui évite de s’accrocher dans la tresse, aussi bien lors du montage que du démontage.

Autre avantage : le dénudage du câble uniquement au niveau du point de contact permet de ne pas interrompre le blindage et la position du câble peut être facilement corrigée pendant l’installation.

Domaines d’utilisation

  • Mobilité électrique
  • Automatisation et robotique
  • Industrie ferroviaire
  • Industrie chimique, pétrolière et gazière
  • Industrie électrique
  • Industries agroalimentaire et pharmaceutique
  • Construction de machines et d’équipements
  • Télécommunications

Caractéristiques techniques

  • Matériau : laiton nickelé et différents aciers inoxydables
  • Température d’utilisation : -40 °C à +130 °C (série) ou -55 °C à +200 °C (silicone)
  • Indice de protection : IP 68 (jusqu’à 15 bars) et IP 69
  • Filetage : métrique et Pg
  • Tailles de filetage : métrique de M10 à M85 et de Pg 7 à Pg 48

Exemples d’utilisation

Industrie ferroviaire

Dans les véhicules ferroviaires, les composants comme les presse-étoupes doivent présenter toute une série de propriétés avancées. La sécurité incendie, l’étanchéité, la résistance aux vibrations, la protection mécanique (p. ex. en cas de chute de pierres) et la résistance aux intempéries en font notamment partie. De plus, une atténuation par blindage fiable est indispensable pour certains types d’utilisation. C’est ici que les solutions CEM de PFLITSCH entrent en jeu : le presse-étoupe UNI CEM Dicht sécurité incendie est par exemple utilisé dans les moteurs de traction dans les points de rotation entraînés sous le plancher. Le presse-étoupe blueglobe TRI sécurité incendie est utilisé pour les convertisseurs de tension et de fréquence dans le toit du wagon ou sous le plancher pour l’alimentation électrique des composants, ainsi que pour l’insertion de câbles d’alimentation et de données. De plus, nos solutions CEM peuvent également contribuer de manière importante à une mobilité sûre lors de la mise à disposition de données mobiles par le biais du téléphone et d’Internet dans le train, ainsi que lors de l’utilisation de systèmes modernes d’information des passagers.

Automatisation et robotique

Les processus de production automatiques sont de plus en plus sensibles aux perturbations électromagnétiques. Ceci s’explique par l’automatisation, la numérisation et la miniaturisation croissante des composants, ainsi que l’utilisation de plus en plus importante d’appareils électroniques. La sécurité CEM gagne ainsi de l’importance. En cas d’interférence électromagnétique avec interruption du fonctionnement, le dommage est incalculable. La solution : grâce à leur atténuation par blindage élevée, les presse-étoupes CEM de PFLITSCH permettent de dévier en toute sécurité les interférences électromagnétiques du blindage du câble au niveau des boîtiers de l’appareil et de les éloigner ainsi du processus de production.

Éoliennes

Les éoliennes sont surveillées et contrôlées en permanence. L’ensemble des données et des processus sont enregistrés, collectés et transmis en permanence. Il ne s’agit pourtant pas seulement de transmettre de grandes quantités de données, mais aussi de couvrir de longues distances. La hauteur de la base de la tour à la nacelle peut atteindre jusqu’à 160 m. Si des câbles de données sont utilisés, les signaux peuvent être perturbés par des interférences électromagnétiques. PFLITSCH propose ici des presse-étoupes CEM avec protection anti-flexion qui sont adaptés aux connecteurs de données afin de répondre à toutes les exigences requises en matière de communication des données.

Norme d’essai

Les presse-étoupes de PFLITSCH présentent une atténuation par blindage élevée. L’atténuation par blindage est le degré de qualité d’un blindage par rapport à la compatibilité électromagnétique. Cette propriété joue un rôle important, également dans le cas des presse-étoupes CEM. Pour déterminer l’effet de blindage, PFLITSCH a mis au point une méthode de mesure qui détermine la qualité du blindage sur la base de la chute de tension dépendant de la fréquence au niveau du presse-étoupe. La méthode de mesure KoKeT (Koaxial Kelvin Tube) permet d’effectuer des mesures sur des presse-étoupes blindés jusqu’à une taille de M85 conformément à la norme IEC 62153-4-10.

Pour une utilisation internationale, les deux presse-étoupes de PFLITSCH sont conformes à des normes internationales comme VDE, UL, CSA, DNV et EAC. Les normes ATEX européennes et internationales sont également respectées de manière fiable.

Compatibilité avec Cat 8.2 grâce au ressort TRI

Le presse-étoupe blueglobe TRI est la seule solution du marché qui respecte les valeurs limites requises de la norme IEC 61156-9 Ed.1.0 jusqu’à 2 GHz lors de l’insertion d’un câble Cat 8.2. Les câbles de données Cat 8.2, tout particulièrement utilisés dans les centres de traitement de données, permettent une vitesse de transmission pouvant aller jusqu’à 40 gigabits par seconde et une fréquence de transmission de 2 GHz. Le ressort TRI, qui a passé le test Cat 8.2 avec succès, souligne une fois de plus ses propriétés CEM supérieures, même pour des applications extrêmement exigeantes.

Fichiers à télécharger

Product information UNI Dicht TRI
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2023-08-07
07.08.23 Presse-étoupes
pdf 489.2 Ko EN Télécharger
Competence brochure EMC
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-07-30
30.07.24 Branches
pdf 2.6 Mo EN Télécharger
Flyer Naval cable gland blueglobe TRI NM/Cr
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2022-12-21
21.12.22 Presse-étoupes
pdf 1.7 Mo EN Télécharger
Product information KoKeT
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2021-02-22
22.02.21 Presse-étoupes
pdf 2.1 Mo EN Télécharger
Assembly instruction blueglobe EMC selective
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2017-01-16
16.01.17 Presse-étoupes
pdf 802.1 Ko EN Télécharger
Assembly instruction blueglobe TRI CLEAN Plus
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2019-07-22
22.07.19 Presse-étoupes
pdf 2.2 Mo EN Télécharger
Assembly instruction blueglobe TRI
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-07-17
17.07.24 Presse-étoupes
pdf 2.2 Mo EN Télécharger
Assembly instruction UNI Dicht TRI
heute - 60: 2024-10-07
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-05-06
06.05.24 Presse-étoupes
pdf 4.7 Mo EN Télécharger

Gamme de produits presse-étoupes CEM

blueglobe TRI

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69, Type 4X
Strain relief up to class B, EN 62444

CE compliant CULUS certified RoHS compliant
blueglobe TRI

blueglobe TRI HT

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of silicone
Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444

CE compliant RoHS compliant
blueglobe TRI HT

blueglobe TRI NM

Brass, nickel-plated, spring made of bronze (non-magnetic)
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69, Type 4X
Strain relief up to class B, EN 62444

CE compliant CULUS certified RoHS compliant
blueglobe TRI NM

blueglobe TRI NM/Cr

Brass, chrome-plated, spring made of bronze (non-magnetic)
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444

CE compliant RoHS compliant
blueglobe TRI NM/Cr

blueglobe TRI NM/Cr, marine thread

Brass, chrome-plated, spring made of bronze (non-magnetic)
Metric connection thread according to DIN 89280 (marine) / EN 60423
With o-ring made of HNBR / Type of protection IP 68 up to 15 bar, IP 69
Strain relief up to class B, EN 62444
Certified according to VG 88846-4 and -5

CE compliant RoHS compliant
blueglobe TRI NM/Cr, marine thread

EMC adapter

Brass, nickel plated
Metric thread EN 60423
Type of protection IP 68 up to 10 bar to the housing
With o-ring HNBR

RoHS compliant
EMC adapter

UNI HF Dicht

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 10 bar, Type 4X
Strain relief up to class A, EN 62444

CE compliant CULUS certified RoHS compliant
UNI HF Dicht
