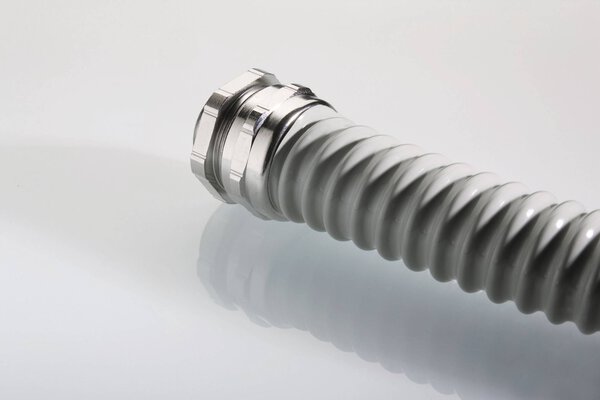

Presse-étoupe à gaine de PFLITSCH à plat

Presse-étoupes à gaine

La nécessité de la protection de câbles

Dans le milieu de la production, les câbles sont souvent exposés à différentes influences mécaniques, thermiques ou chimiques. Pour être acheminés en toute sécurité jusqu’à des boîtiers ou des tableaux électriques, ils ont souvent besoin d’une protection particulière sous forme de gaines. Mais lors de l’insertion dans un boîtier ou un tableau électrique, le câble et l’intérieur du boîtier doivent aussi être protégés des influences externes comme l’eau et les poussières.

Catalogue Cable Gland – 12 Cable Protection
Catalogue Cable Gland – 12 Cable Protection
heute - 60: 2024-10-06
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-01-11

pdf

4.8 Mo

EN

Télécharger le fichier

Les avantages dont vous bénéficiez

Presse-étoupes à gaine adaptés au type d’utilisation de la gaine

Presse-étoupes à gaine avec les atouts du système UNI Dicht : une excellente étanchéité

Classes de protection élevées et décharge de traction supérieure à la moyenne

Presse-étoupes à gaine disponibles avec filetage métrique et filetage électrique

Convient pour les charges mécaniques légères à lourdes

Presse-étoupes à gaine

Les presse-étoupes à gaine du système UNI Dicht sont la solution idéale pour cette application. Parallèlement au raccordement protégé de la gaine, ils assurent l’étanchéité du câble à l’aide de l’insert d’étanchéité jusqu’à IP 68 (10 bar) et garantissent par ailleurs une décharge de traction élevée. Les presse-étoupes à gaine sont disponibles avec les tailles de M16 à M50 ou Pg 7 à Pg 29, ainsi qu’en version CEM et avec des inserts d’étanchéité multiples.

Gaines adaptées

Les presse-étoupes à gaine sont disponibles pour différents types de gaines :

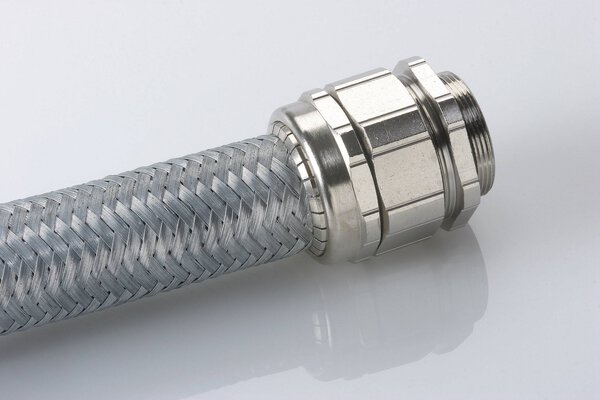

  • Gaine spirale avec tresse métallique
  • Gaine de protection flexible avec paroi intérieure et extérieure légèrement ondulée avec spirale à ressort en PVC dur

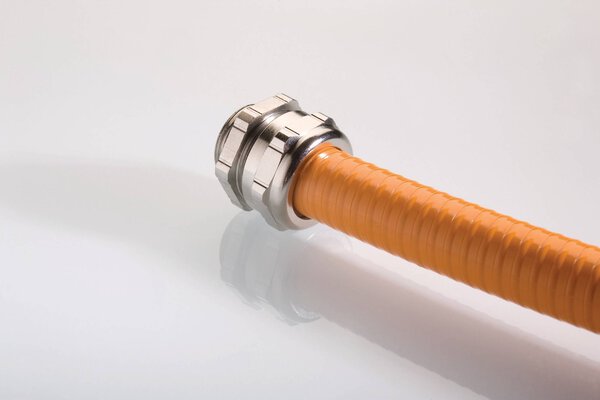

  • Gaine UL en PVC et en acier inoxydable

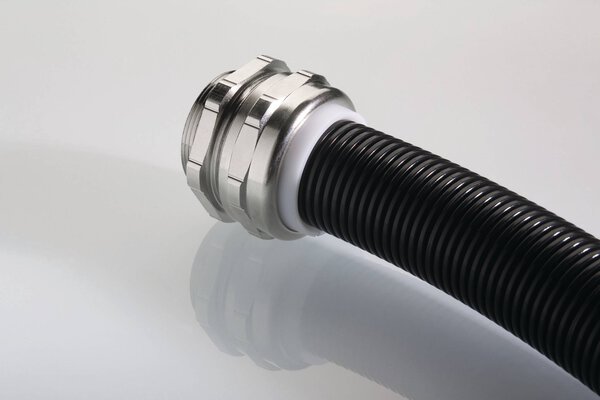

  • Gaine en PVC avec paroi intérieure et extérieure légèrement ondulée

Les presse-étoupes à gaine et leurs points forts individuels

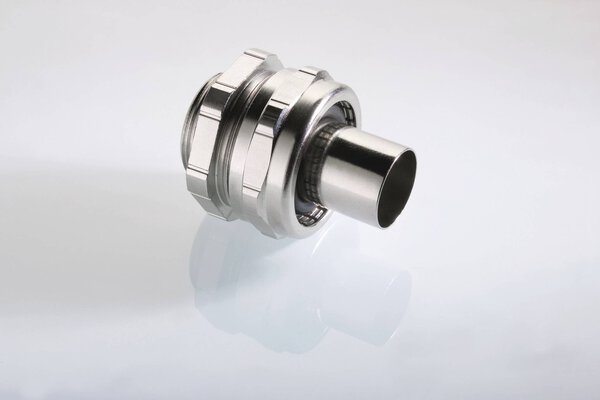

Presse-étoupe à gaine UNI SVD métrique/électrique

  • Décharge de traction accrue au niveau de la gaine et des câbles
  • Raccordement CEM fiable d’une gaine métallique
  • Étanchéité fiable des câbles
  • Les atouts du système modulaire UNI Dicht
  • La solution universelle pour les gaines de protection métalliques qui nécessitent un joint de câble distinct ou une connexion robuste composée de différents matériaux (p. ex. laiton, acier inoxydable)

Presse-étoupe à gaine UNI UL métrique

  • Décharge de traction accrue au niveau de la gaine et des câbles
  • Étanchéité fiable des câbles
  • Raccordement indissociable entre la gaine et le raccord de gaine
  • Plusieurs matériaux disponibles (plastique/métal)

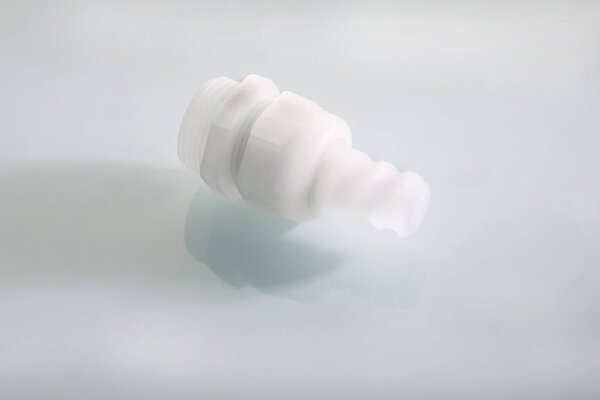

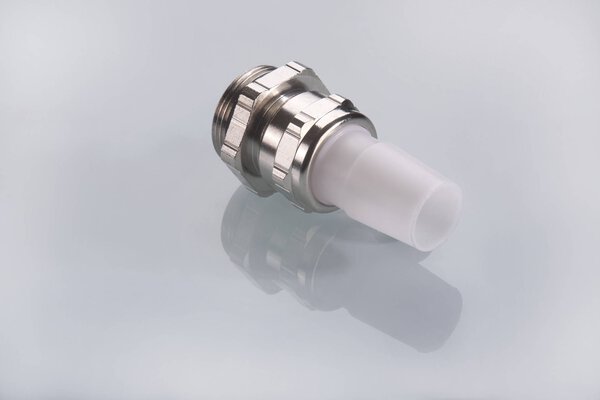

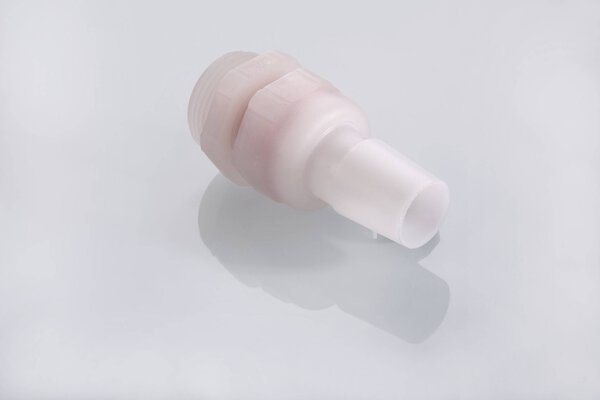

Presse-étoupe pour gaine UNI métrique/électrique

  • Raccordement universel de gaines en plastique
  • Peut être combiné en option avec un collier de serrage
  • Étanchéité fiable des câbles
  • Système modulaire UNI Dicht
  • Version ferroviaire disponible avec un manchon de raccordement plus long
