Soluciones CEM de PFLITSCH:
para que la electromovilidad avance con seguridad

Cableados seguros para redes de a bordo de alta tensión

El desarrollo de vehículos utilitarios con accionamientos alternativos aumenta la demanda de redes de a bordo de alta tensión que sean seguras y fiables. En particular, los elevados potenciales de interferencia de los componentes de accionamiento eléctrico exigen que los componentes de los vehículos sean conformes a la normativa CEM. Al mismo tiempo, los componentes de la cadena cinemática eléctrica, como el inversor, inducen fuertes corrientes en el blindaje del cable que pueden llevar al límite su capacidad de carga de corriente.

Para resolver este problema, PFLITSCH ofrece prensaestopas CEM de alta calidad con su diseño único de muelle TRI, que se han desarrollado específicamente para satisfacer las necesidades de este sector y convencen en todos los aspectos gracias a sus excelentes propiedades.

Competence brochure Electromobility
Competence brochure Electromobility
heute - 60: 2024-05-23
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2022-09-28

pdf

2.5 MB

EN

Descargar archivo

PFLITSCH garantiza conexiones fuertes en todos los aspectos

Como expertos en el paso de cables con un enfoque global, anticipamos a tiempo los requisitos típicos de cada sector y, después, desarrollamos soluciones específicas que responden exactamente a esas necesidades. Así, desde el principio hemos conseguido dar un impulso decisivo al desarrollo en muchos sectores como el de la CEM, la industria ferroviaria y la industria alimentaria —y continuamos haciéndolo.

Ahora, hemos creado soluciones CEM diseñadas especialmente para la industria automovilística, que satisfacen los requisitos especiales del sector en relación a la seguridad de las redes de a bordo de alta tensión. Estas soluciones son una nueva muestra de nuestra competencia y capacidad innovadora, que nos convierten en un socio ideal para establecer conexiones fuertes en la movilidad eléctrica.

Ventajas que le ofrecen nuestras soluciones CEM

Prensaestopas CEM seguros con una capacidad de carga de corriente muy alta y excelentes valores de atenuación

Alta resistencia a las vibraciones y cargas mecánicas

Inserto de sellado de silicona con muy buena resistencia frente a las influencias meteorológicas y similares

Diseño de los prensaestopas optimizado para diferentes secciones transversales de cables de alta tensión de un solo núcleo o multinúcleo

Con un solo tamaño de prensaestopas se cubren amplias áreas de sellado y apantallamiento

Montaje sencillo, rápido y seguro que permite un ahorro significativo de tiempo y costes

Electromovilidad: máxima seguridad con las entradas de cables de PFLITSCH

1. Movilidad eléctrica «Uso de “un solo” producto»

Todos los componentes de la red de a bordo de alta tensión generan señales de interferencia electromagnética que pueden afectar a todo el sistema. Además, se inducen altas corrientes en el blindaje del cable, lo que puede llevar al blindaje al límite de su capacidad de carga de corriente. Los prensaestopas AE blueglobe TRI HTS y AE blueglobe D-TRI NM HTS ofrecen la máxima seguridad con su alta atenuación de apantallamiento y su extraordinaria capacidad de carga de corriente.

Prensaestopas CEM

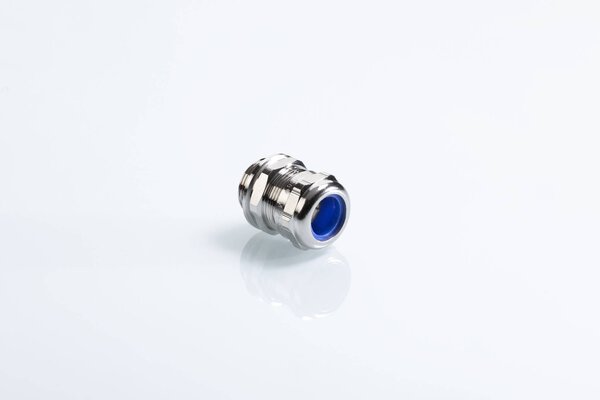

AE blueglobe TRI HTS

  • Amplia área de empalme de 360° mediante el muelle TRI para descargar con seguridad las señales de interferencia
  • Empalme fuerte y duradero, también con vibraciones
  • Ahorro de tiempo y de costes gracias al montaje sencillo, rápido y fiable, así como a la facilidad de mantenimiento
  • El inserto de sellado de silicona protege contra los efectos adversos de las sustancias químicas de conformidad con el estándar LV 124 y las frecuentes fluctuaciones de temperatura que, a veces, pueden ser extremas.
  • Un solo tamaño de prensaestopas puede cubrir amplias áreas de sellado y apantallamiento

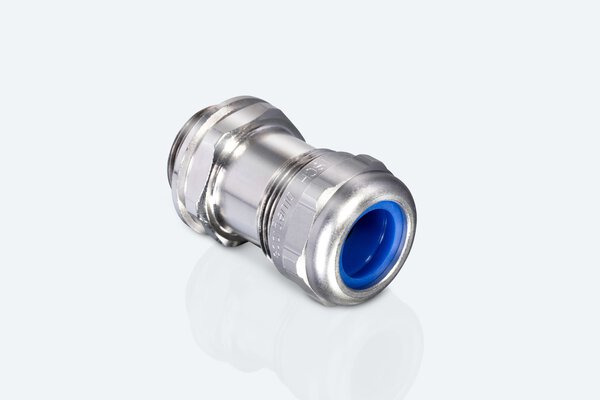

AE blueglobe D-TRI NM HTS

Además de las características del AE blueglobe TRI HTS, el AE blueglobe D-TRI NM HTS cuenta con dos muelles TRI de bronce conectados en serie y brinda las siguientes ventajas:

  • una descarga de baja impedancia de las corrientes del blindaje hasta un amperaje de tres cifras. El tamaño M25 se ensayó con las siguientes cargas: de forma constante a 200 A durante 1 hora y en intervalos con valores pico de 380 A durante 15 minutos. El empalme CEM a través del muelle TRI mantiene su función completa.
  • muy alta atenuación de apantallamiento, también con radiaciones de interferencia de alta frecuencia de hasta 1 GHz

Elementos de compensación de la presión

  • Ventilación continua de la caja para evitar fallos de funcionamiento causados por el agua de condensación
  • Idoneidad para entornos potencialmente explosivos
  • Sellado seguro de su aplicación frente a la humedad gracias a los altos tipos de protección IP 66, IP 68 e IP 69K
  • Para cada requisito, la variante adecuada en latón, acero inoxidable o poliamida (negra y gris) y en dos tipos distintos de circulación de aire: nivel estándar (SL) y nivel alto (HL)
