La BRIDA UNI divisible de metal de PFLITSCH

BRIDA UNI de PFLITSCH:
la brida divisible para la inserción de cables confeccionados

El marco ideal para una estanqueidad óptima

Introducir cables confeccionados en máquinas y armarios de distribución con seguridad puede ser una tarea complicada, aunque no tiene por qué serlo. Con la BRIDA UNI divisible, PFLITSCH ofrece una solución de producto bien diseñada que cumple este fin a la perfección.

El marco de dos piezas de la BRIDA UNI se puede insertar con facilidad en secciones de chapa de 112 mm x 36 mm para conectores rectangulares de 24 polos, lo que permite insertar cables confeccionados y sellarlos con seguridad.

Todo lo bueno de un prensaestopas y de una solución de brida

La BRIDA UNI es la única solución de brida divisible que se basa en el principio de sellado de un prensaestopas. Por tanto, combina las características del sistema UNI Dicht con las ventajas de un marco divisible y tornillos de presión divisibles.

Fanfold Splittable cable gland systems
Fanfold Splittable cable gland systems
heute - 60: 2024-09-11
documentCreationDateTime: 2023-04-19
fileUploadDateTime: 2019-03-26

pdf

1,009.1 KB

Descargar archivo

Ventajas principales

Inserción segura y cómoda de cables confeccionados

Tres prensaestopas integrados para más de 100 insertos de sellado diferentes

Para secciones transversales de cable de entre 2,0 mm y 20,5 mm, incluidos cables planos y especiales

Tipo de protección IP 66, NEMA 4 o 4x

Valores de descarga de tracción por encima de la media según EN 62444 clase A

Temperaturas ambiente de entre –20 °C y +80 °C

Tipos y materiales

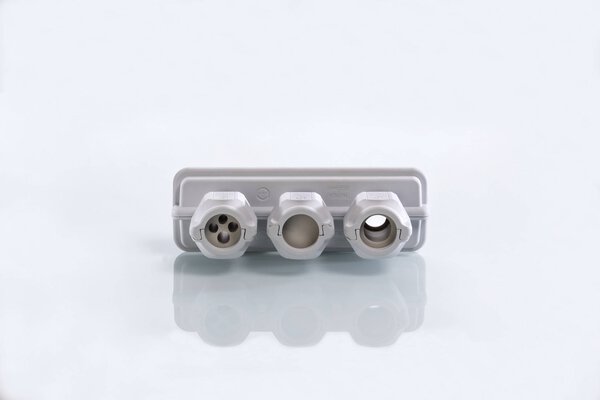

BRIDA UNI

Material: plástico PA de color gris o negro
Rosca: métrica
Tres prensaestopas divisibles integrados
Dimensiones: 149,6 mm de ancho x 51,6 mm de alto
Ancho de llave: SW x E 35 x 38,6 mm
Insertos de sellado: TPE-V, T80s
Tamaño del inserto de sellado: M25
Secciones transversales de cable: de 2,0 mm a 20,5 mm
Tipo de protección: IP 66, NEMA tipo 4x
Rango de temperatura: de –20 °C a +80 °C

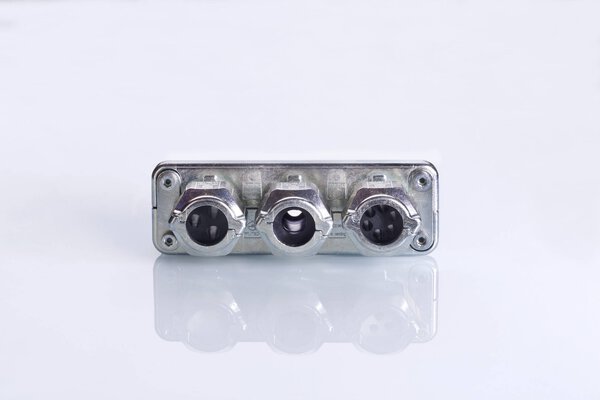

BRIDA UNI HD (Heavy Duty)

Material: fundición de cinc para el uso bajo las duras condiciones del entorno industrial
Rosca: métrica
Tres prensaestopas divisibles integrados
Dimensiones: 149 mm de ancho x 50 mm de alto
Ancho de llave: SW x E 36 x 40 mm
Insertos de sellado: TPE-V, T80s
Tamaño del inserto de sellado: M25
Secciones transversales de cable: de 2,0 mm a 20,5 mm
Tipo de protección: IP 66, NEMA tipo 4
Rango de temperatura: de –20 °C a +80 °C

Tres prensaestopas integrados para más de 100 insertos de sellado

Los marcos de las variantes de la BRIDA UNI se suministran con agujeros pasantes para atornillarlos con seguridad. La variante PA también está disponible con insertos roscados para lograr una protección completa contra el contacto accidental según la clase de protección 2 (DIN EN 61140, VDE 0140-1). En los marcos divisibles se han integrado tres boquillas dobles que admiten más de 100 insertos de sellado distintos del sistema UNI Dicht. Las ranuras de las boquillas dobles y de los insertos impiden que el inserto de sellado y el cable giren al apretar el tornillo de presión.

Alto grado de descarga de tracción y sellado fiable

La suave compresión en la que se basa el principio de sellado del sistema UNI Dicht evita que se estrangule el cable y, por tanto, que se dañe gravemente la cubierta del cable. Además, también garantiza una elevada descarga de tracción de clase A conforme a la norma EN 62444. Los insertos de sellado y la junta circundante del marco impiden la penetración de polvo y chorros de agua de conformidad con el tipo de protección IP 66 y NEMA 4 o 4X.

Accesorios

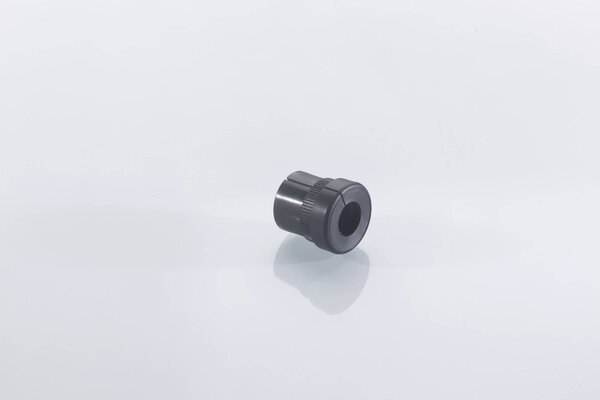

Insertos de sellado ranurados: de modelos estándar a modelos múltiples

Los insertos de sellado ranurados son necesarios para aprovechar de forma efectiva el diseño dividido de la BRIDA UNI también al insertar cables confeccionados. El concepto global de estos productos se basa en su divisibilidad completa y los insertos de sellado ranurados son un elemento esencial. Otra ventaja adicional es que los insertos de sellado múltiples permiten insertar en poco espacio varios cables confeccionados, también con diferentes secciones transversales.

Insertos de sellado para cables planos y especiales

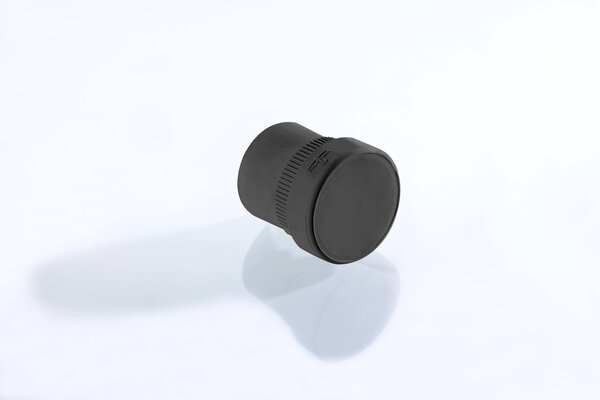

Disponemos de insertos para cables planos y especiales en nuestra cartera de productos. Estos insertos de sellado están disponibles en los materiales TPE-V y TPE (T80s). Además, también suministramos insertos de sellado cerrados. Asimismo, ofrecemos un servicio de «perforación a medida»: basta con que indique el patrón de agujeros que desea y lo perforaremos en el inserto de sellado cerrado correspondiente. Los usuarios también tienen la opción de perforar por sí mismos los agujeros con brocas especiales. Los orificios de un inserto de sellado múltiple que no se utilicen se pueden tapar con pernos.

Montaje

El reducido número de componentes simplifica el montaje

Las dos mitades del marco se colocan en torno al cable introducido en el orificio de la caja, se unen y se fijan en el orificio. A continuación, puede poner los cables en los insertos de sellado ranurados, por ejemplo, con ayuda de las prácticas pinzas de expansión de PFLITSCH, e introducirlos en la boquilla doble del marco. Después, coloque las mitades de los tornillos de presión en torno a los cables, encájelas entre sí y enrósquelas en la boquilla doble.

Descargar las instrucciones de montaje de la BRIDA UNI con orificios pasantes

Descargar las instrucciones de montaje de la BRIDA UNI con insertos roscados

Descargar las instrucciones de montaje de la BRIDA UNI HD

Cartera de productos de la BRIDA UNI
