PFLITSCH pressacavi per aree a rischio di esplosione
Massima sicurezza in atmosfere potenzialmente esplosive
L’impiego di componenti in aree a rischio di esplosione – ad es. nell’industria chimica, farmaceutica o alimentare, in agricoltura, industria della lavorazione del legno o industria metallurgica – viene disciplinato da norme severe.
Con la sua vasta gamma di pressacavi per la protezione antideflagrante di PFLITSCH, lavorate con la massima sicurezza. Tutti i pressacavi Ex, infatti, sono certificati secondo la direttiva ATEX aggiornata. “ATEX” ( ATmosphères EXplosibles) è il nome convenzionale della direttiva 2014/34/EU, che disciplina l’immissione sul mercato di apparecchi, componenti e sistemi di protezione elettrici e non elettrici protetti dall’esplosione.
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-08-28
15.1 MB
EN
Vantaggi che vi danno la massima sicurezza
Protezione certificata affidabile in aree a rischio di esplosione: G (Gas), D (Dust = polvere)
Modi di protezione dall’innesco: Ex e, Ex d e Ex t
Tenuta elevata con le classi di protezione IP 66, IP 68 fino a 10 bar o 15 bar
Scarico della trazione superiore alla media
I pressacavi per le aree Ex sono disponibili con ulteriori caratteristiche avanzate
Montaggio rapido ed economico
Modi di protezione dall’innesco
Il modo di protezione dall’innesco è un criterio essenziale per i principi costruttivi di apparecchiature elettriche in aree a rischio di esplosione. L’obiettivo è minimizzare il rischio della compresenza di un’atmosfera potenzialmente esplosiva e di fonti di innesco.
I pressacavi Ex PFLITSCH sono approvati per il modo di protezione dall’innesco “e” (sicurezza aumentata) per evitare scintille e temperature e per il modo di protezione dall’innesco “d” (custodia antideflagrante), che impedisce la propagazione di un’esplosione verso l’esterno. Il modo di protezione dall’innesco della polvere “protezione con custodia t” viene soddisfatto mediante un elevato tipo di protezione IP 6x secondo EN 60529 e con la limitazione della temperatura superficiale della custodia a un valore in cui la nube di polvere o la polvere depositata non viene incendiata o accesa.
Zone Ex
Le aree a rischio di esplosione, nelle quali sono presenti sostanze pericolose come polveri e gas, vengono differenziate in base alla frequenza dell’evento. Queste aree vengono pertanto suddivise in zone Ex. Le soluzioni Ex PFLITSCH soddisfano tutti i requisiti per l’impiego nelle seguenti zone Ex:
-
Zona 0 – presenza permanente, per lunghi periodi o frequente di una miscela (di gas, nebbia, vapore) infiammabile
-
Zona 1 – presenza occasionale di una miscela (di gas, nebbia, vapore) infiammabile
-
Zona 2 – rara presenza di una miscela (di gas, nebbia, vapore) infiammabile
-
Zona 20 – presenza permanente, per lunghi periodi o frequente di una miscela (polvere) infiammabile
-
Zona 21 – presenza occasionale di una miscela (polvere) infiammabile
-
Zona 22 – rara presenza di una miscela (polvere) infiammabile
Proprio in un contesto estremamente sensibile come quello della protezione contro le esplosioni, si richiedono la massima prudenza e attenzione. Per questo, raccomandiamo in ogni caso una consulenza da parte di un consulente alla clientela di PFLITSCH o di un nostro distributore. Questi possono infatti indicare anche quali certificazioni ATEX esistono per il pressacavo Ex desiderato. A seconda delle dimensioni e del materiale esistono differenze di cui occorre tenere conto nella progettazione.
Le nostre soluzioni Ex
Per soddisfare le diverse esigenze dei pressacavi Ex nelle aree a rischio di esplosione, il nostro assortimento prevede tre serie di modelli. A differenza delle varianti Ex dei pressacavi blueglobe e UNI Dicht, che fanno parte del rispettivo sistema completo (tra l’altro configurabile in maniera individuale per gli impieghi specifici della protezione antideflagrante), la gamma LevelEx è progettata esclusivamente per l’impiego in aree a rischio di esplosione.

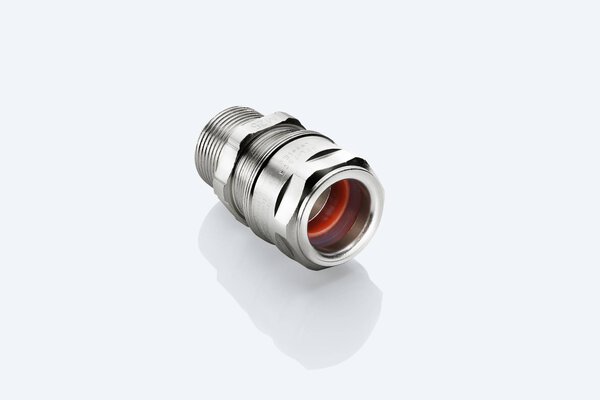

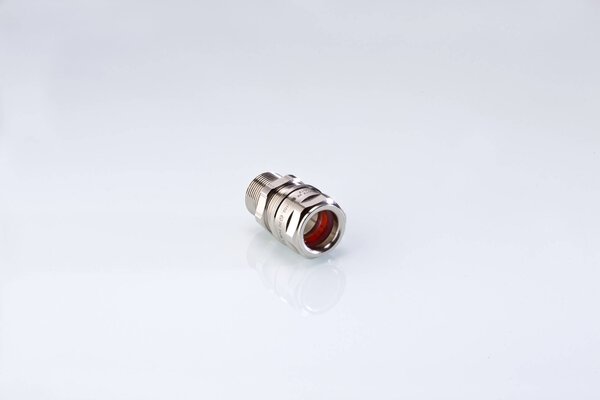

blueglobe
Misure:
M10–M85 a seconda della versione
Materiali:
ottone nichelato, acciaio inox
Temperature d’impiego:
20°C – +60°C,
Variante per alta temperatura con inserto di tenuta in silicone
-55°C – +160°C
Filettatura:
metrica

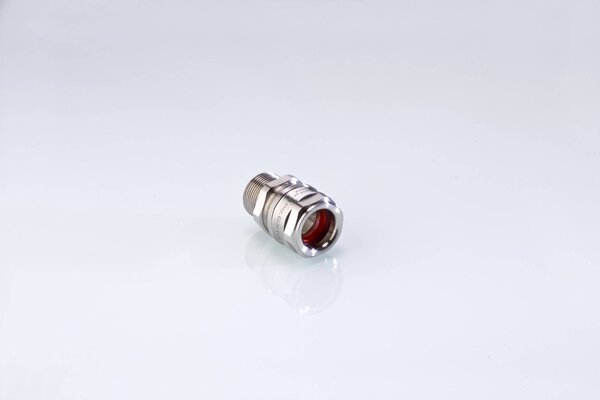

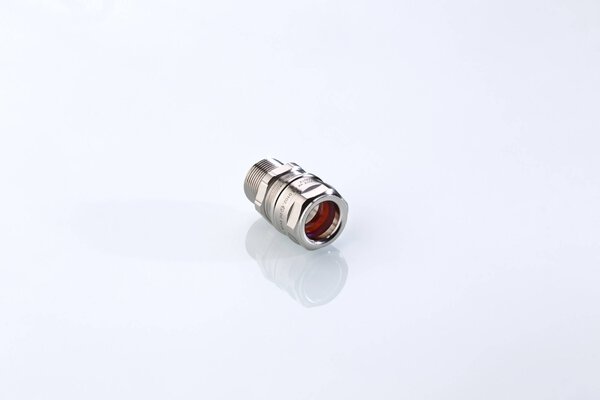

UNI Dicht
Misure:
M12–M80 a seconda della versione; Pg 9–Pg 48
Materiali:
ottone nichelato, acciaio inox
Temperature d’impiego:
con inserto di tenuta TPE
-20°C – +60°C,
con inserto di tenuta silicone:
-55°C – +160°C
Filettatura:
metrica, determinate varianti su richiesta come filettatura Pg e NPT

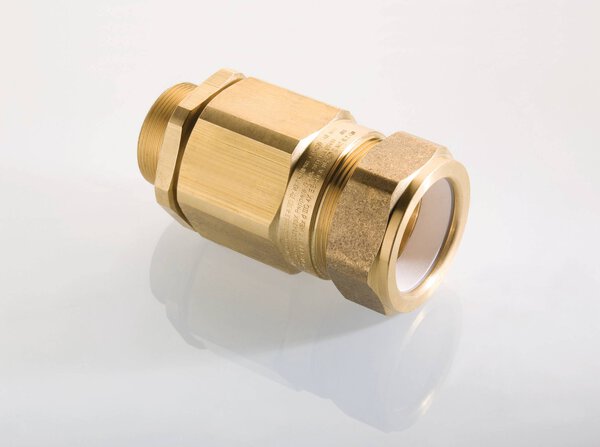

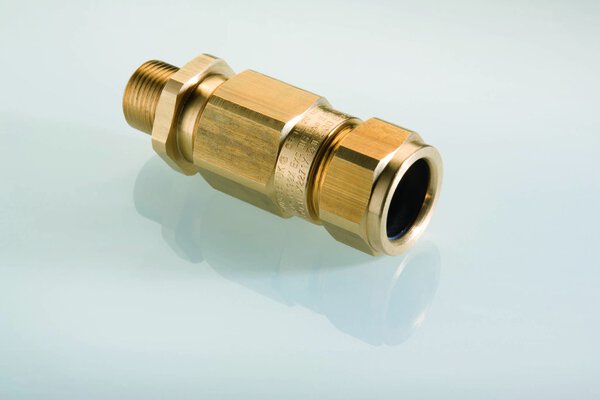

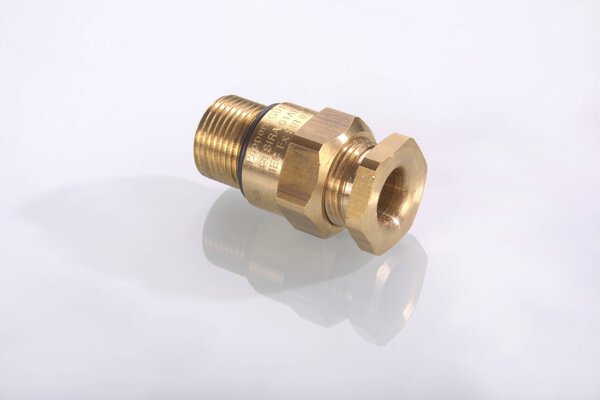

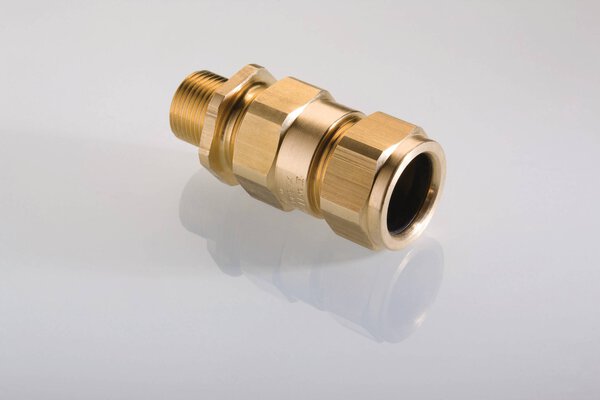

LevelEx
Misure:
M16–M75 metrico,
NPT 3/8"–NPT 2 ½"
Materiali:
ottone nichelato, acciaio inox
Temperature d’impiego:
con inserto di tenuta in silicone: -60°C – +130°C
Filettatura:
metrica, NPT
Gamma di prodotti pressacavi Ex
Accessori e utensili
Siamo fornitori completi e quindi non ci basta mettervi a disposizione solamente una gamma completa di pressacavi. Per integrare la nostra offerta, abbiamo una gamma di accessori Ex, che va da ingranditori Ex, riduttori Ex e tappi ciechi Ex fino agli adattatori EMC e ai raccordi di sfiato Ex.
FAQ
Nelle aree a rischio di esplosione esistono un gran numero di fattori, come ad es. le sostanze pericolose (gas, polvere, vapori) e le apparecchiature elettriche presenti che determinano il rischio potenziale di esplosione. Di conseguenza, per ridurre al minimo il rischio, il pressacavo da utilizzare deve corrispondere esattamente a questo requisito.
Polveri e farina possono creare atmosfere potenzialmente esplosive anche in ambienti di produzione dell’industria alimentare e farmaceutica. Se nel processo produttivo vengono utilizzati pressacavi che vengono a diretto contatto con i prodotti, devono anche soddisfare i requisiti igienici in modo da escludere ogni rischio di contaminazione.
Il modo di protezione dall’innesco mostra quali principi di progettazione deve avere un componente elettrico per garantire un funzionamento sicuro in una determinata atmosfera potenzialmente esplosiva e prevenire un’esplosione. I pressacavi Ex PFLITSCH sono approvati per il modo di protezione dall’innesco “e” (sicurezza aumentata) per evitare scintille e temperature per il modo di protezione dall’innesco “d” (custodia antideflagrante), che impedisce la propagazione di un’esplosione verso l’esterno e per il modo di protezione dall’innesco di polveri “protezione con custodia tD”. Altri modi di protezione sono ad es. immersione in olio, incapsulamento e custodia a sovrapressione interna.
