PFLITSCH pressacavo per tubo flessibile in orizzontale

PFLITSCH soluzioni a tubo flessibile –
protezioni cavi e tenuta ermetica vanno a braccetto

Per condurre i cavi in modo sicuro in un alloggiamento o un quadro elettrico, spesso si utilizzano tubi flessibili per proteggerli dai danneggiamenti e dagli influssi esterni. Il cavo non deve essere danneggiato neppure nell’inserimento nell’alloggiamento o nel quadro elettrico. I raccordi per tubi flessibili e i pressacavi per tubi flessibili PFLITSCH offrono la protezione necessaria per i cavi. Per tubi flessibili lisci, sottili e corrugati o stabilizzati, la gamma UNI Dicht propone diversi componenti e soluzioni.

Pressacavi per tubo flessibile

Oltre a guidare in modo sicuro il cavo fino all’inserimento, è necessario proteggere dalla penetrazione di polvere e acqua anche l’interno dell’alloggiamento. Il sistema UNI Dicht ha a disposizione pressacavi per tubo flessibile che, oltre al collegamento protetto del tubo flessibile chiudono ermeticamente anche il cavo mediante l’inserto di tenuta fino a IP 68 (10 bar) e assicurano uno scarico della trazione elevato.

Raccordi per tubi flessibili

Con i raccordi per tubi flessibili del sistema UNI Dicht, introducete i cavi protetti dai tubi flessibili in alloggiamenti o quadri elettrici. Potete essere sicuri che il cavo arriverà intatto nell’alloggiamento o nel quadro elettrico. Queste varianti di raccordo non hanno inserti di tenuta.

Tubi flessibili

I pressacavi per tubo flessibile e i raccordi per tubi flessibili sono disponibili per diverse varianti di tubo: partendo dai tubi flessibili con maglia d’acciaio e dai tubi flessibili UL fino ai tubi flessibili lisci, la gamma PFLITSCH ha una soluzione per ogni esigenza.

Oltre al sistema modulare, offriamo anche adattamenti per tubi flessibili personalizzati.

La vostra combinazione ideale

Scegliere il tubo flessibile giusto e i pressacavi per tubi flessibili o i raccordi per tubo flessibile adatti non è facile, avendo così tante opzioni disponibili. Per rendervi più facile la scelta, abbiamo creato una serie di combinazioni coordinate che lavorano insieme alla perfezione e relative a applicazioni settoriali tipiche.

Varianti del prodotto

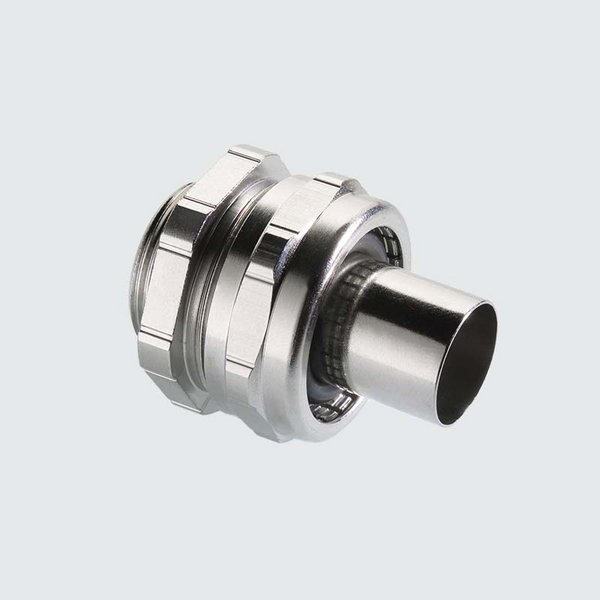

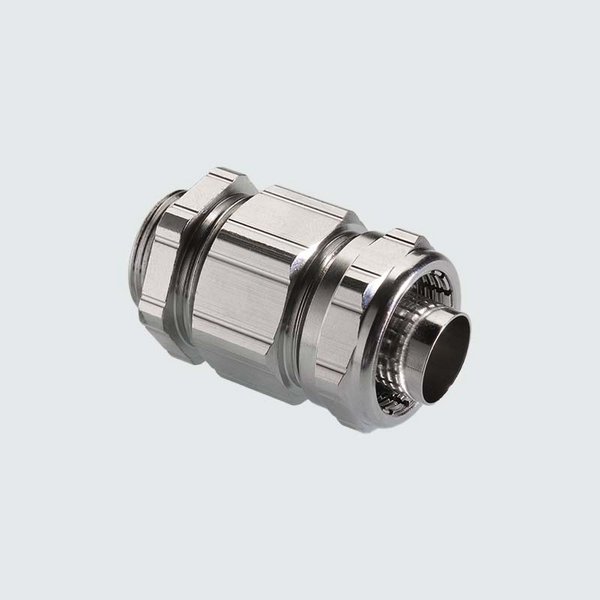

UNI SVD Pressacavo per tubo flessibile

Materiale: ottone nichelato
Misura: da M16 a M40, da Pg 7 a Pg 29
Classe di protezione: IP 68 fino a 10 bar (verso il cavo)
Inserto di tenuta: TPE, TPE-V, LSR
Gamma di temperature: da -40 °C a +130 °C, da -40 °C a +135 °C, da -60 °C a +200 °C

SVD Raccordo per tubo flessibile

Materiale: ottone nichelato
Misura: da M12 a M50, da Pg 7 a Pg 29
Classe di protezione: IP 54

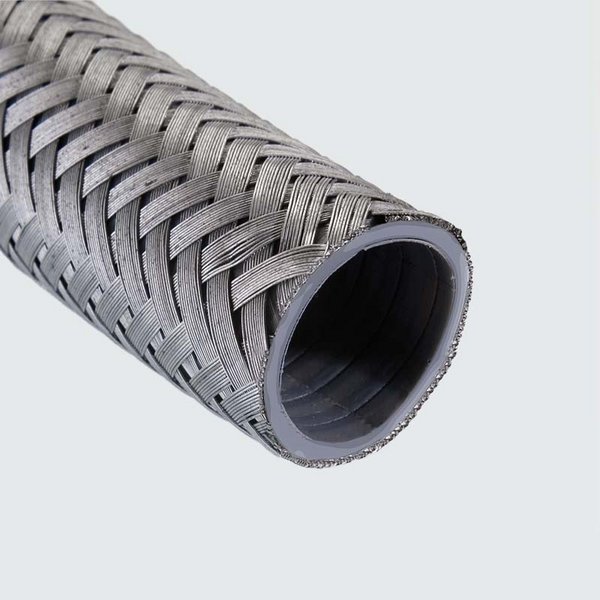

Tubo spiralato con maglia d’acciaio

Materiale: PVC/Buna, acciaio zincato
Misura: da 9,0 mm a 48,0 mm
Gamma di temperature: da -20 °C a +70 °C

Resistenza: con la parete interna leggermente corrugata e la maglia d’acciaio esterna per sollecitazione meccanica pesante

Impiego industriale e caratteristiche
Costruzione di macchine: sì
Robotica: no
Settore elettrico: sì
Ferrovia: no
Automotive: sì
Marittimo: no

Flessibilità: 3/6
Resistenza a fatica/a flessione alterna: 2/6
Resistenza a pressione/calpestio: 4/6
Resistenza chimica: 3/6
Resistenza agli agenti atmosferici: 3/6

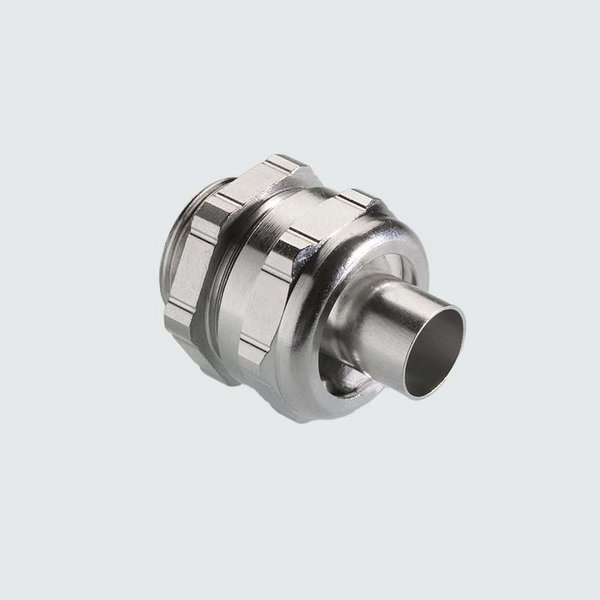

Raccordo per tubo flessibile per la robotica

Materiale: ottone nichelato
Misura: da M20 a M50, da Pg 11 a Pg 36
Classe di protezione: IP 66
Inserto di tenuta: TPE, TPE-V
Gamma di temperature: da -40 °C a +130 °C, -40 °C / +135 °C

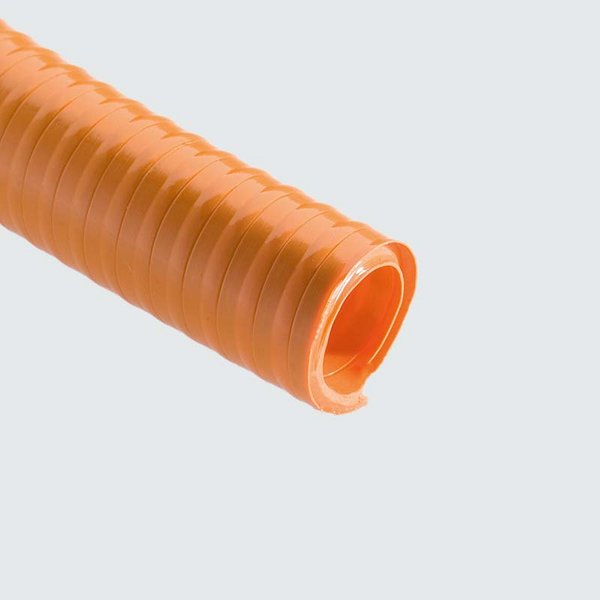

Tubo di protezione flessibile

Materiale: poliuretano, a doppia parete (con parete interna e esterna leggermente corrugata)
Misura: da 10,0 mm a 40,0 mm
Gamma di temperature: da -5 °C a +60 °C

Resistenza: indeformabile grazie a una spirale a molla in PVC duro (nessuna flessione), resistente a raggi UV e olio

Impiego industriale e caratteristiche
Costruzione di macchine: sì
Robotica: sì
Settore elettrico: sì
Ferrovia: no
Automotive: no
Marittimo: no

Flessibilità: 3/6
Resistenza a fatica/a flessione alterna: 3/6
Resistenza a pressione/calpestio: 2/6
Resistenza chimica: 3/6
Resistenza agli agenti atmosferici: 3/6

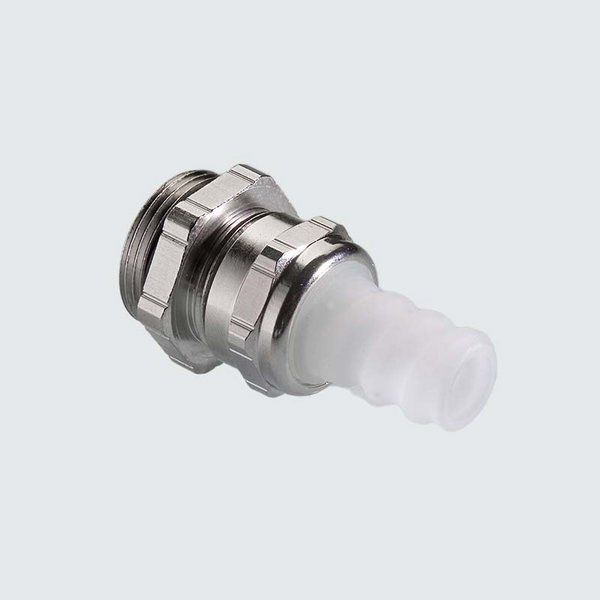

UNI UL Pressacavo per tubo flessibile

Materiale: ottone nichelato, PVDF trasparente
Misura: da M16 a M50, da Pg 9 a Pg 36
Classe di protezione: IP 68 fino a 10 bar (verso il cavo)
Inserto di tenuta: TPE, TPE-V, LSR
Gamma di temperature: da -40 °C a +130 °C, da -40 °C a +135 °C, da -40 °C a +150 °C

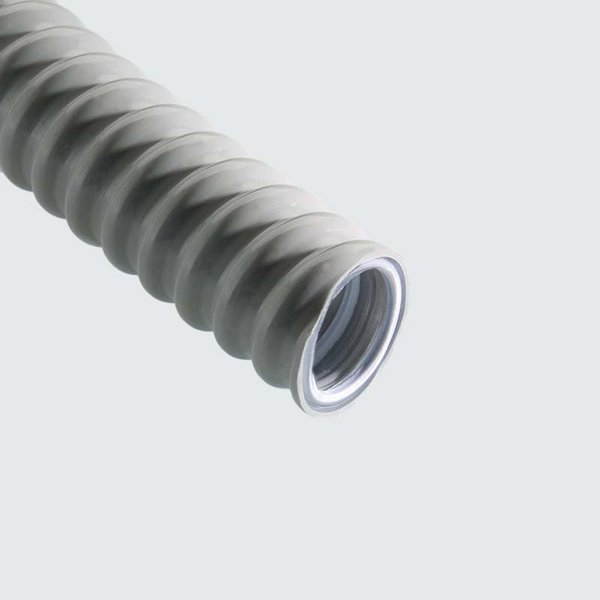

Tubo flessibile UL

Materiale: PVC/acciaio per molle, passo elicoidale
Gamma di temperature: da -20 °C a +80 °C
Misura: da 9,0 mm a 35,0 mm

Impiego industriale e caratteristiche
Costruzione di macchine: sì
Robotica: no
Settore elettrico: sì
Ferrovia: no
Automotive: sì
Marittimo: no

Flessibilità: 6/6
Resistenza a fatica/a flessione alterna: 4/6
Resistenza a pressione/calpestio: 5/6
Resistenza chimica: 5/6
Resistenza agli agenti atmosferici: 4/6

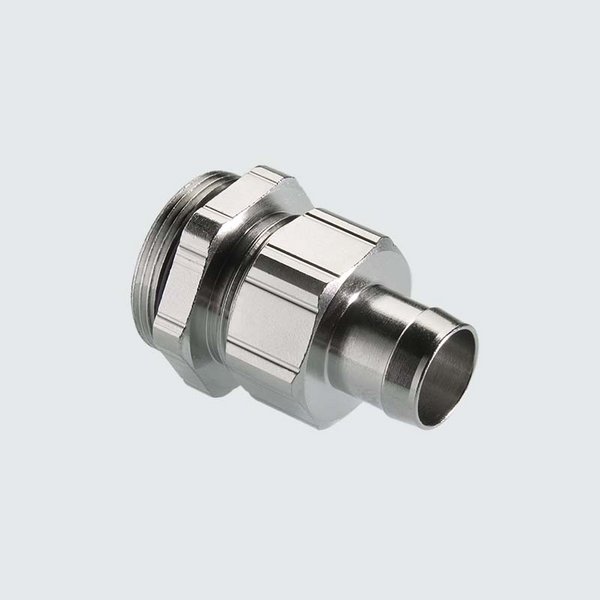

UNI Pressacavo per tubo flessibile

Materiale: ottone nichelato
Misura: da M12 a M50, da Pg 7 a Pg 36
Classe di protezione: IP 68 fino a 10 bar (verso il cavo)
Inserto di tenuta: TPE, TPE-V, LSR
Gamma di temperature: da -40 °C a +130 °C, da -40 °C a +135 °C, da -60 °C a +200 °C

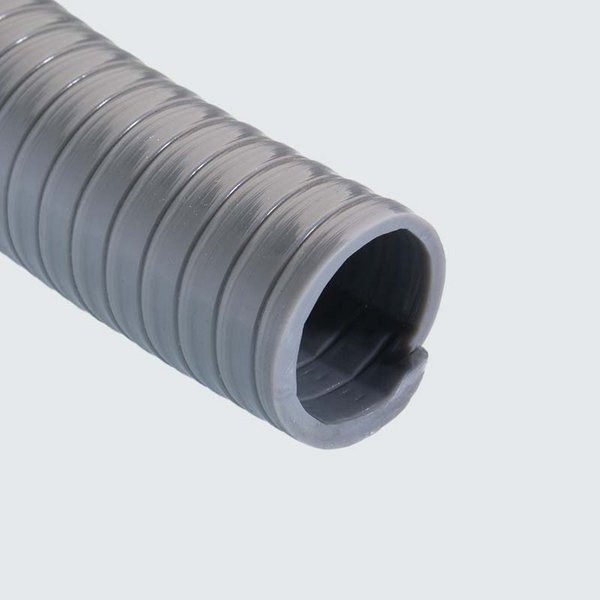

Tubo spiralato

Materiale: PVC/Buna (con parete interna e esterna leggermente corrugata)
Misura: da 9,0 mm a 50,0 mm
Gamma di temperature: da -20 °C a +70 °C

Resistenza: sollecitazione meccanica media

Impiego industriale e caratteristiche
Costruzione di macchine: sì
Robotica: no
Settore elettrico: sì
Ferrovia: no
Automotive: sì
Marittimo: no

Flessibilità: 6/6
Resistenza a fatica/a flessione alterna: 4/6
Resistenza a pressione/calpestio: 5/6
Resistenza chimica: 5/6
Resistenza agli agenti atmosferici: 4/6

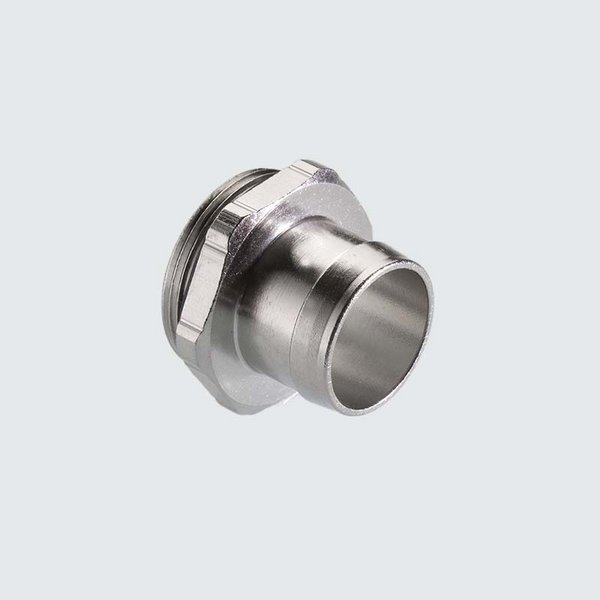

Raccordo per tubo flessibile

Materiale: ottone nichelato
Misura: da M12 a M63, da Pg 7 a Pg 48
Classe di protezione: IP 68 fino a 10 bar (verso il cavo)
