PFLITSCH Gomiti e flange –
il modo migliore per affrontare le curve

Instradati nella giusta direzione

Grazie alla gamma coordinata di elementi angolari, potete guidare i cavi intorno ad angoli fino a 90° in modo sicuro e senza problemi. Sono presenti in primo luogo pressacavi a gomito con un corpo del raccordo angolato girevole a 360° e in secondo luogo flange angolate di diversa lunghezza, non girevoli, che servono a guidare i cavi piegati fuori da quadri elettrici o alloggiamenti.

Massima praticità

I raccordi a gomito PFLITSCH sono la scelta migliore quando dovete far uscire un cavo da un alloggiamento in una piegatura molto stretta e guidarlo poi parallelo alla parete dell’alloggiamento. Se dovete guidare un cavo fuori da un quadro elettrico o da un corpo macchina attraverso un’apertura priva di foro filettato e realizzare una chiusura ermetica sicura, entrano in gioco le flange angolate PFLITSCH. In questo caso, un o-ring sigilla lo spazio tra la flangia e l’alloggiamento, mentre il cavo nel punto di uscita viene chiuso ermeticamente in modo sicuro con il pressacavo.

Catalogue Cable Gland – 11 Elbows + Flanges
Catalogue Cable Gland – 11 Elbows + Flanges
heute - 25: 2024-05-26
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-01-11

pdf

1.9 MB

EN, DE

Scarica file

Vantaggi che convincono sotto ogni aspetto

Altezza di montaggio ridotta per l’impiego con ingombro ridotto

Scarico della trazione molto alto

Tenuta elevata con tipi di protezione fino a IP 68

Massima resistenza meccanica e resistenza alla corrosione

Elevata resistenza alle temperature fino a 200 °C nei raccordi a gomito nella versione in zinco pressofuso

Grande facilità di montaggio

Struttura/caratteristiche

UNI pressacavo a gomito

I pressacavi con corpo del raccordo angolato a 90° sono provvisti di un anello di tenuta verso l’alloggiamento. Nel montaggio, possono essere orientati in direzioni diverse mediante il controdado. Tutti i pressacavi a gomito UNI raggiungono approssimativamente gli stessi valori tecnici del pressacavo UNI Dicht.

Materiale del corpo del raccordo: zinco pressofuso e policarbonato,
Materiale inserti di tenuta: TPE, TPE-V e silicone
Gamma di temperature zinco pressofuso: -40°C/+130°C, -55°C/+200°C
Gamma di temperature Policarbonato: da -20°C a +100°C
Misure: da M16 a M25 o da Pg 9 a Pg 21.
Classi di protezione: IP 65 e IP 68 / IP 68 fino a 10 bar

blueglobe CLEAN Plus gomito per applicazioni igieniche

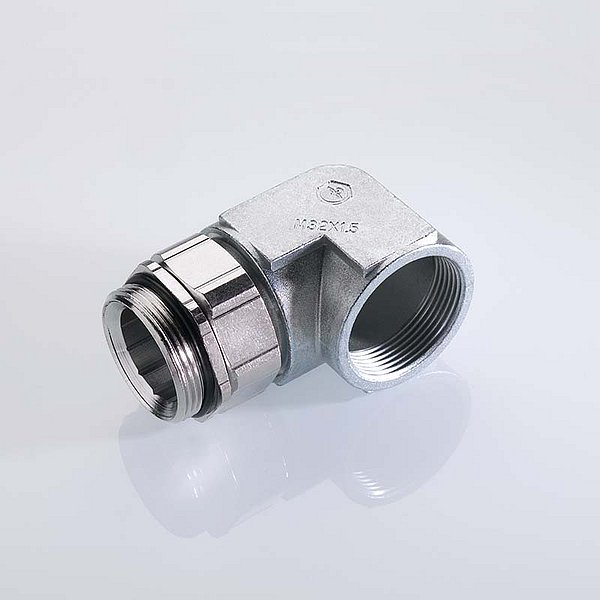

Gomito e gomito con raccordo

Il gomito presenta una filettatura per il montaggio nel quadro elettrico o nell’alloggiamento. Per passare il cavo deve essere combinato con un pressacavo separato. I modelli a gomito sono realizzati nella versione con o senza raccordo e sono prodotti esclusivamente nella variante in zinco pressofuso. Il raccordo vi consente di orientare facilmente l’angolo a 360° per una canalizzazione ottimale del cavo.

Materiale del corpo del raccordo: zinco pressofuso
Misura: da M16 a M 32
Classe di protezione gomito con raccordo: IP 68 fino a 10 bar
Classe di protezione gomito: IP 65. Se si utilizzano gli elementi a gomito, occorre considerare anche la classe di protezione del relativo pressacavo da utilizzare.

Flangia angolata

Se un alloggiamento o un quadro elettrico non è provvisto di un foro filettato per un pressacavo, grazie alle flange angolate di diversa lunghezza potete comunque introdurre il cavo a 90°. In questo caso il pressacavo che chiude ermeticamente il cavo inserito viene avvitato nella filettatura esterna della flangia. La flangia angolata viene a sua volta fissata con viti all’alloggiamento o al quadro elettrico e un o-ring integrato chiude ermeticamente il collegamento. La flangia angolata è indicata per il passaggio di cavi di grande diametro.

Materiale: zinco pressofuso e policarbonato.
Misure: da M16 a M63 e da Pg 9 a Pg 48
Tipi di protezione: IP 68 fino a 10 bar. Se si utilizzano le flange angolate, occorre considerare anche la classe di protezione del relativo pressacavo da utilizzare.

Campi d’applicazione e funzioni

Grazie alle loro particolari caratteristiche e ai loro vantaggi, i raccordi a gomito e le flange angolate PFLITSCH trovano impiego in settori come ad es. la produzione di motori elettrici, la costruzione di impianti, macchine e apparecchiature e l’automazione. Per requisiti igienici particolarmente elevati, PFLITSCH offre il gomito per applicazioni igieniche blueglobe CLEAN Plus in acciaio inox, come soluzione conforme a EHEDG.

FAQ

Un pressacavo a gomito è un tipo particolare di pressacavo, con un corpo del raccordo angolato attraverso il quale un cavo viene introdotto in un alloggiamento o in un quadro elettrico. Il pressacavo a gomito viene montato nel relativo foro filettato. La flangia angolata, d’altra parte, è un componente che viene avvitato su una semplice apertura non indicata come foro filettato, e deve essere combinato con un pressacavo adatto per chiudere ermeticamente il cavo da introdurre. Entrambi i componenti hanno lo scopo di far uscire il cavo a 90° e di guidarlo parallelo alla parete dell’alloggiamento.

Un pressacavo con protezione dalla flessione deve proteggere la sezione di cavo piegata soprattutto dalle sollecitazioni meccaniche. Non è indicato per far uscire un cavo da un alloggiamento con un angolo molto stretto di 90°. Ciò è possibile solo con un pressacavo a gomito o con un angolo con flangia.

Quando si monta un pressacavo a gomito senza raccordo, è possibile posizionarlo e serrarlo solo in una determinata posizione con un controdado. Con un raccordo l’operazione è decisamente più facile, perché può essere allineato anche dopo l’avvitamento.

Gamma di prodotti flangia angolata e raccordo a gomito

Coupling

Brass, nickel-plated
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 10 bar

RoHS compliant
Coupling

Elbow metric

Zinc die casting
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 65

RoHS compliant
Elbow metric

Flange elbow

Zinc die casting, short version
Metric connection thread according to EN 60423
With o-ring made of HNBR
Type of protection IP 68 up to 10 bar

RoHS compliant
Flange elbow
