Der Baugruppenservice von PFLITSCH:
einbaufertige Kabelkanalsysteme, pünktlich zum Fixpreis

Sparen Sie 20 bis 50 % der Gesamtkosten dank reibungslosem CAD-CAM-Prozess

Sie setzen Kabelkanäle in Ihren Maschinen und Anlagen ein und fragen sich, was die effizienteste Art der Planung und Fertigung ist? Der Baugruppenservice von PFLITSCH ist die Antwort. Anhand von 3-D-CAD-Planungsdaten wird unsere CAM-gesteuerte Fertigung angestoßen, wodurch die Komponenten in kürzester Zeit und mit höchster Präzision durch unsere eigenen Fachleute gefertigt und dokumentiert werden – inklusive Konfektionierung und Lieferung zum Fixpreis und zum Wunschtermin an Ihren Einsatzort. Wenn Sie möchten, erhalten Sie sogar einen Komplettservice von der Beratung bis zur Endmontage.

So entlasten Sie Ihre Teams von Aufgaben, die wir mit unserer langjährigen Erfahrung mit großer Wahrscheinlichkeit schneller, routinierter und kostengünstiger ausführen können. Gleichzeitig beschleunigen wir Ihre Fertigungs- und Montagezeiten, da wir Ihnen just in time zuarbeiten. Planungssicherheit und niedrige Kosten, was will man mehr?

Katalog Kabelführung – 03 Baugruppen
Katalog Kabelführung – 03 Baugruppen
heute - 25: 2024-05-26
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2019-04-01

pdf

7.8 MB

EN, DE

Datei herunterladen

Planen, konfektionieren, einbauen – und bis zu 20 % einsparen

Praxisbeispiele belegen das Gesamtkosten-Einsparpotenzial von rund 20 % bei kleinen Installationen wie bei großen Projekten, bei Einzelstücken wie bei Serienbaugruppen. Die Zeitersparnis in Ihrem Unternehmen ist teilweise sogar noch größer. Stellen Sie sich eine Zeitersparnis von 50 Stunden bei einem einzigen Projekt vor: Welche Wertschöpfung könnten Ihre Teams in dieser Zeit in Ihrem Kerngeschäft erreichen – wenn Sie überhaupt gerade genügend Fachkräfte haben?

Eine einmal angelegte Kabelkanal-Konfiguration wird bei uns als fester Artikel gespeichert und ist damit auf Knopfdruck bestellbar. Ändern sich die Einsatzanforderungen, lässt sich die Konfiguration modifizieren. Zur Planung und Modifikation stellen wir Ihnen unsere 3-D-CAD-Software easyRoute zur Verfügung.

Ihre Vorteile durch den Baugruppenservice

Einbaufertige Baugruppen mit terminsicheren Lieferzeiten und planungssicheren Fixpreisen

Transparente und günstige Gesamtkosten – 20 bis 50 % Ersparnis möglich

Entlastung Ihrer Mitarbeiter von Routinetätigkeiten – Steigerung Ihrer Produktivität

Keine eigene Auslegung, Konstruktion und Montage – Entlastung Ihrer Ressourcen

Produktion, Lieferung und Montage aus einer Hand – optimierte Fertigungsplanung bei Ihnen

Einbindung der Zeichnung in Ihr CAD-System inklusive perfekter Dokumentation

Reproduzierbarkeit der Baugruppe auf Knopfdruck – minimierter Bestellaufwand

Fertigung inklusive aller Ausbrüche, Bohrungen, Trennstege und Deckel

Einbau von weiteren PFLITSCH Bauteilen, Befestigungstechnik, Sonder-Blecharbeiten und Fremdteilen

Wunschlackierungen

Von der Stückliste zum einbaufertigen Kabelkanal-System

Ist der Streckenverlauf des Kabelkanals mit der Software easyRoute konfiguriert, erstellt das Programm automatisch die benötigten Stück- und Bestelllisten sowie das konkrete Angebot. Anhand der CAD-Daten fertigen wir die Kanalkomponenten inklusive aller Ausbrüche, Bohrungen, Trennstege, Deckel und Sonderanfertigungen. Daraus werden einbaufertige Baugruppen vormontiert, die Sie einfach und sicher in Ihren Maschinen und Anlagen installieren können. Zum Service gehören selbstverständlich auch die Konfektionierung mit Kabelverschraubungen und Schläuchen sowie sogar der Einbau von Fremdteilen. Wir liefern die Kabelkanal-Baugruppen termingerecht – auch in Ihre Fließfertigung – einzeln verpackt auf Europaletten oder sortiert in Kartons. Die Baugruppen sind nummeriert und auf Wunsch mit Extra-Labels versehen, um dem Monteur die Arbeit zu erleichtern.

Der Ablauf Ihres Baugruppenservice-Projekts

  • Technische Beratung bei Ihnen vor Ort
  • Planung
  • Konfektion
  • Auslieferung und auf Wunsch Montage

Technische Beratung bei Ihnen vor Ort

Maschinen und Anlagen bestehen aus einer Vielzahl von Komponenten und Modulen, Gehäusen und Schaltschränken, die sicher und übersichtlich miteinander verkabelt werden müssen. Die geschlossenen PFLITSCH Kabelkanal-Systeme Industrie-Kanal und PIK-Kanal sowie der offene Gitter-Kanal bieten dank des großen Baukastensystems und ihrer Variantenvielfalt für jede Anforderung die passende Lösung. Um für Ihren Einsatzfall die optimale wie preiswerte Kabelkanal-Führung zu realisieren, beraten wir vor Ort. Gemeinsam mit Konstrukteuren, Entwicklern, Monteuren und Elektroplanern finden unsere Experten den perfekten Kanalverlauf – durch und um die Maschine – für das jeweilige Kabelvolumen. Dabei wird z. B. auch die getrennte Führung von Daten-, Steuer- und Energiekabeln sowie Leitungen für Druckluft oder andere Medien berücksichtigt.

Die Materialauswahl und die Ausstattung des Kanals – entsprechend der Kundenwünsche und Einsatzbedingungen – fließen ebenso in die Vorplanung ein wie die Realisierung von Sonderbauteilen, z. B. um den Kabelkanal platzsparend an einen Schaltschrank anzubinden.

Planung

Zeichnung Ihres benötigten Kanalverlaufs

Die konkrete Kabelkanal-Planung beginnt entweder mit dem Ausmessen der realen Bedingungen direkt an Ihrer Anlage vor Ort oder anhand vorliegender Zeichnungen. Der erfahrene PFLITSCH Fachberater oder Sie erstellen nach dem Aufmaß im ersten Schritt eine Skizze. Nach Ihrer Freigabe ist dieser Vorentwurf die Basis für die folgende Feinplanung. Natürlich können auch vorliegende Zeichnungen oder vorhandene 3-D-Files dafür verwendet werden.

Technische Auslegung bei PFLITSCH

In unserem technischen Büro werden die Vorgaben aus der Planungsskizze geprüft und in Absprache mit Ihnen weiter optimiert. Dabei werden alle Vorgaben auf Plausibilität überprüft, um bei Herstellung, Konfektionierung und Einbau des Kanals beste Ergebnisse zu erzielen.

Übertragung ins Planungstool easyRoute

Im PFLITSCH Planungstool easyRoute sind die System-Komponenten der Industrie-, PIK- und Gitter-Kanäle in einer intelligenten Datenbank hinterlegt. Anhand der freigegebenen Feinplanung werden die benötigten Kanalkomponenten am Bildschirm dreidimensional zu dem gewünschten Streckenverlauf zusammengesetzt. Im Idealfall können wir auf Ihre CAD- oder BIM-Daten zurückgreifen. Diesen Schritt können Sie auch selbst vornehmen, da wir Ihnen die Software easyRoute mitsamt Bauteilebibliothek zur Verfügung stellen.

Zeichnungsdaten zur Übertragung in Ihr CAD-System

Aus den easyRoute-Daten wird eine Systemdatei in 2-D oder 3-D exportiert, die sich einfach in das von Ihnen genutzte CAD-System importieren lässt. So können Sie den Kanalverlauf in Ihre Maschinenumgebung einbetten, Kollisionsprüfungen durchführen, Optimierungen vornehmen und Ihre Maschinendokumentation komplettieren. Die dabei gewonnenen CAD-Daten sind die Basis für unser Angebot, Ihre Freigabe und Bestellung, die Stücklisten sowie eine optimale Fertigungsplanung bei PFLITSCH.

Konfektion

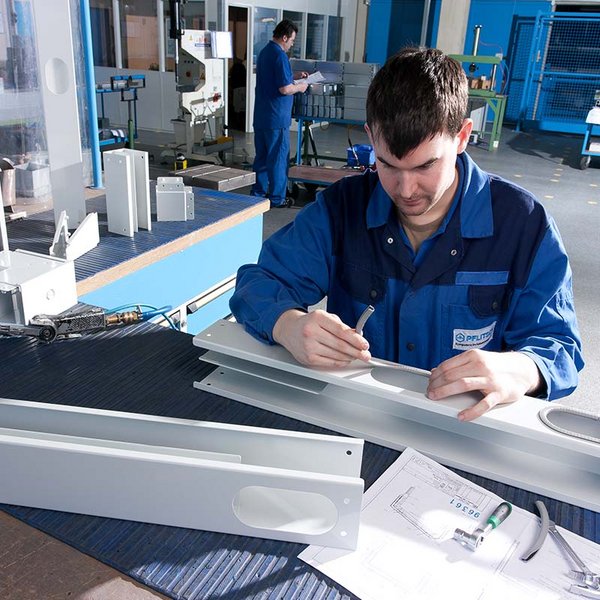

Herstellung Ihrer Baugruppen

Mit einem modernen CAM-basierten Maschinenpark fertigt PFLITSCH sehr rationell maß- und passgenau Ihre gewünschten Kabelkanal-Komponenten inklusive aller vorgestanzten Ausbrüche, Oberflächenbeschichtungen, Befestigungspunkte und Sonderwünsche. Ein erfahrenes Team konfektioniert in gleichbleibend hoher Qualität die Einzelteile zu einbaufertigen Baugruppen. Kantenschutz, Trennstege und andere Ausstattungsdetails wie z. B.  Kabelverschraubungen und von Ihnen bereitgestellte Komponenten werden hier auf Wunsch vormontiert.

Endkontrolle

Nach der Fertigstellung der einzelnen Kabelkanal-Komponenten erfolgt die Endkontrolle unter genauer Berücksichtigung Ihrer Vorgaben. Dabei werden alle relevanten Maße des vormontierten Kanals kontrolliert und die Kennzeichnung der Bauteile wird geprüft. So stellt PFLITSCH sicher, dass die Kabelkanal-Baugruppe perfekt in Ihre Maschinenumgebung passt.

Vormontierte, transportfertige Einheiten

Die geprüften Kabelkanal-Komponenten werden zu handlichen Baugruppen so vormontiert, dass sie in gängige Transportbehälter und Kartons sowie auf handelsübliche Paletten passen. Damit macht PFLITSCH die Logistik sowie die Lagerung und Disposition bei Ihnen denkbar einfach.

Konfektion verpackt

Die einzelnen Teile der Kanalbaugruppen werden sicher verpackt, nummeriert und termingerecht angeliefert – inklusive einer umfassenden Dokumentation, bestehend aus Stückliste und technischer Zeichnung. Die Komplettlieferung aller notwendigen Teile umfasst auch die Verbindungs- und Befestigungstechnik innerhalb des Kabelkanal-Systems.

Auslieferung und Montage

Auslieferung an Sie

Die Auslieferung der Kabelkanal-Baugruppen erfolgt vom PFLITSCH Werk in Hückeswagen aus nach Ihren Wünschen termingerecht an Ihren Montageplatz. Durch diesen Just-in-time-Service können Sie Ihre Durchlaufzeiten optimal planen, Personal gezielt einsetzen und Ihren Lager-Logistik-Aufwand minimieren.

Montage vor Ort

Ein Höchstmaß an Planungssicherheit und Kostentransparenz bei bestem Installationsergebnis bieten wir Ihnen mit der Baugruppen-Montage durch erfahrene PFLITSCH Mitarbeiter vor Ort in Ihrer Fertigung oder Ihrer Industrie- oder Montagehalle. Natürlich können Sie die Kabelkanal-Baugruppe mit eigenem Personal selbst montieren. Alle Kanalteile sind entsprechend ihrer Einbauposition und der Montagefolge gekennzeichnet, was die Installation der Baugruppen sicher, schnell und einfach macht.
