Das Komplettsystem für die Kabelverschraubung:
Zubehör, DIN-Artikel und Druckausgleichselemente

Alles aus einer Hand, damit es garantiert passt

Warum man Kabelverschraubungen beim Vollsortimenter PFLITSCH kaufen sollte? Weil das gesamte System von vorne bis hinten durchdacht ist, inklusive Werkzeugen und eben auch wichtigem Zubehör wie Gegenmuttern – auch für den Potentialausgleich – oder Erweiterungen, Reduzierungen, Zwischenstutzen, Blind- und Verschlussstopfen sowie cleveren Druckausgleichselementen für Gehäuse.

Katalog Kabelverschraubung – 14 Zubehör und Werkzeuge
Katalog Kabelverschraubung – 14 Zubehör und Werkzeuge

pdf

3.5 MB

Datei herunterladen

Die Vorteile Ihres PFLITSCH-Zubehörs

Für PFLITSCH Kabelverschraubungen entwickelt oder mit ihnen getestet

Optimale Passung, Langlebigkeit und schnelle Montage

Praktisches Zubehör für Gehäuse – Material für alle Arbeitsschritte

Einfache Bevorratung und Nachbestellung – für optimierte Lagerhaltung

Das Zubehör im Überblick

  • Gegenmuttern aus Messing, Edelstahl oder Polyamid
  • Gegenmuttern mit Potentialausgleich
  • Erweiterungen, Reduzierungen, Zwischenstutzen, Zugentlastungen und Dichtringe
  • Zubehör für Schlauchverbindungen wie Verbindungs-Druckschrauben und Schlauchschellen
  • Blindstopfen, Blindscheiben, Verschlussstopfen und Verschlussbolzen sorgen für Schutz vor Staub und Feuchtigkeit bei der Vormontage, beim Transport und nach der Inbetriebnahme
  • Druckausgleichselemente für Gehäuse

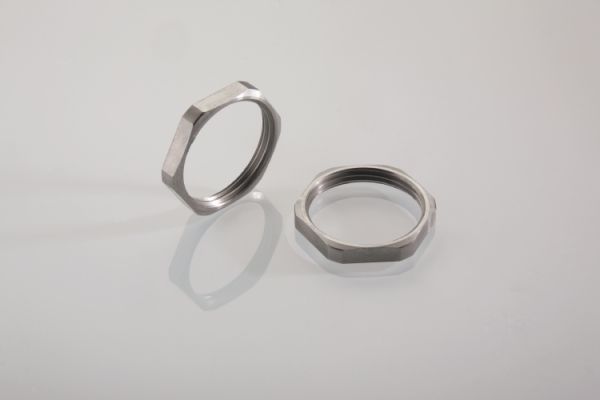

Gegenmuttern für eine sichere Befestigung, auch mit Potentialausgleich

Möchten Sie Kabelverschraubungen in Durchgangsbohrungen ohne Gewinde montieren, dann kommen PFLITSCH Gegenmuttern zum Einsatz. Gefertigt in gewohnter PFLITSCH Qualität, erhältlich in Messing, Edelstahl und Polyamid mit metrischem und Pg-Gewinde.

Für den Einsatz in Kombination mit EMV-Kabelverschraubungen empfehlen wir unsere Gegenmuttern mit Potentialausgleich. Sparen Sie sich das zeitraubende blank machen der Kontaktfläche, denn die Zähne unserer Gegenmuttern durchreiben sich beim Anziehen bis aufs blanke Metall des Gehäuses und schaffen so einen leitenden Kontakt. Der Übergangswiderstand zwischen Kabelverschraubung und Gehäuse muss niederohmig sichergestellt sein.

Tipp: Diese Gegenmutter mit Potentialausgleich ist auch für eine vibrationsfeste Befestigung von Kabelverschraubungen geeignet.

Erweiterungen, Reduzierungen und Zwischenstutzen

Die praktischen Helfer bei der Montage der Kabelverschraubungen: Mit Erweiterungen, Reduktionen und Zwischenstutzen passen Sie Gewindegrößen, Gewindetypen und Abstände in viele Richtungen an: von metrischem Gewinde auf metrisches Gewinde, von Pg auf Pg oder von metrischem Gewinde auf Pg. Erhältlich aus vernickeltem Messing oder Polyamid.

Robuste Druckausgleichselemente für Gehäuse: wie eine Outdoorjacke gegen Kondenswasser

In gut abgedichteten Gehäusen bildet sich Kondenswasser, wenn die Druckunterschiede, die aufgrund von Temperaturschwankungen entstehen, nicht ausgeglichen werden. Sie möchten elektronische Bauteile in Ihren Anlagen vor Kondenswasser sowie dadurch verursachten möglichen Kurzschlüssen sowie vor Druck, Staub und Korrosion schützen? Die Lösung: Druckausgleichselemente (DAE) von PFLITSCH aus Edelstahl, Messing oder Polyamid mit ePTFE-Membran. Wie bei einer hochwertigen Outdoorjacke wird das Eindringen von Wasser verhindert und für einen kontinuierlichen Druckausgleich gesorgt. So wird durch konstante Belüftung und Entlüftung die Bildung von Kondenswasser in Gehäusen wirksam verhindert. Das schützt zudem die Gehäusedichtung vor Überlastung, die ja eine definierte Leckgrenze hat.

Ihre Vorteile durch PFLITSCH Druckausgleichselemente:

  1. Investitionssicherheit: Hohe Schutzarten bewahren empfindliche Elektronik vor Schäden, beim Einsatz von Arktis bis Wüste, von Lebensmittel- bis Schwerindustrie.

  2. Passend für Ihre Herausforderungen und Ihre Designansprüche: Messing, Edelstahl oder Polyamid.

  3. Flexibler Einsatz: einheitlich großer Temperaturbereich, wasser- und ölabweisende Membran, viele Varianten, UV-Beständigkeit, kurzes oder langes Anschlussgewinde, auch mit Ex-e-Zulassung

  4. Weltmarktfähig: Varianten mit UL-Zulassung

Druckausgleichselemente für widrigste Bedingungen

Empfindliche Elektronik muss bei tiefstem Frost, bei extremer Hitze oder vor aggressiven Produktions- und Reinigungsbedingungen zuverlässig geschützt werden. Deshalb haben wir bei der Entwicklung unserer Druckausgleichselemente größten Wert auf maximalen Schutzwirkung gelegt. Alle PFLITSCH Druckausgleichselemente sind für den Temperaturbereich von -40 °C bis +105 °C geeignet und zudem vor dem Eindringen von Staub, von Verschmutzungen und von Wasser geschützt, zertifiziert nach IP 66, IP 67, IP 68 beziehungsweise IP 69. Ein einziges Druckausgleichselement mit M12-Gewinde kann, ja nach Wahl der Membran, zwischen 16 (Standard Level, SL), 100 bis 130 (UL) und 150 (High Level, HL) Liter Luft pro Stunde entweichen lassen – auch mit Ex e-Zulassung.

Kondenswasserableitung per Entwässerungsstutzen

Wenn sich im Gehäuse witterungsbedingt einmal Kondenswasser gebildet hat und der Taupunkt niedrig ist, kann das Wasser nicht mehr verdampfen und fließt im Gehäuse an die tiefste Stelle, was zu Schäden führen kann. Platzieren Sie dort einen PFLITSCH Entwässerungsstutzen. Ein M20-Stutzen leitet mehr als 20 Liter Kondensat pro Stunde gezielt nach außen ab.

DAEs für den weltweiten Maschinenbau und Anlagenbau

Sie möchten Ihre Maschinen und Anlagen erfolgreich in Nordamerika vertreiben? Dann streben Sie sicher das UL Listed Label an. Die gute Nachricht: PFLITSCH hat für Sie DAEs mit dem Label UL Recognized Component. Für die Vorort-Installation eignen sich darüber hinaus alle DAEs, da sie grundsätzlich sowohl mit CE als auch mit UL Listed gelabelt sind.
