PFLITSCH teilbare Kabelverschraubungen

Einfacher lassen sich konfektionierte Kabel nicht einführen

Aus Gründen der Rationalisierung und Qualitätssicherung kommen im Maschinen- und Anlagenbau sowie in der Elektroindustrie zunehmend fertig konfektionierte und getestete Kabel – inklusive Stecker, Sensoren etc. – zum Einsatz. Das bringt Ihnen als Anwender auf der einen Seite ein Plus an Effizienz.

Zugleich stellt es Sie auf der anderen Seite vor eine Herausforderung: Wie installiert man diese konfektionierten Kabel zeit- und kostensparend? Die Antwort: PFLITSCH teilbare Kabeleinführungen.

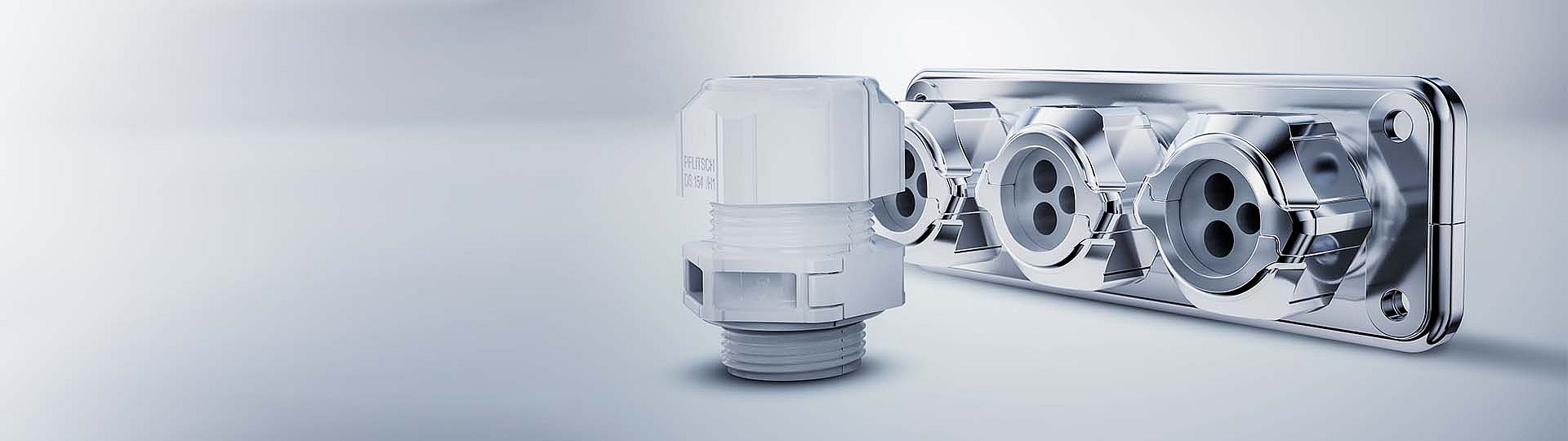

Geteilte Kabelverschraubungen – volle Leistung

Im Vergleich zu den marktüblichen Lösungen bietet PFLITSCH hier überlegene Alternativen: die teilbaren Kabelverschraubungen UNI FLANSCH und UNI Split Gland. Mit diesen sind Sie in der Lage, einzelne oder mehrere konfektionierte Kabel – auch nachträglich – durch Ausbrüche und Bohrungen in Gehäusewänden einzuführen und zu installieren. Da diese Lösungen auf dem Prinzip der Kabelverschraubungen beruhen, profitieren Sie auch von deren bewährten universellen Eigenschaften wie hoher Dichtigkeit und Zugentlastung.

Katalog Kabelverschraubung – 6 Geteilte Kabelverschraubungssysteme
Katalog Kabelverschraubung – 6 Geteilte Kabelverschraubungssysteme

pdf

1.5 MB

Datei herunterladen

Wichtige Vorteile, die Ihnen zuteilwerden

Einführung von einzelnen bzw. mehreren fertig konfektionierten Kabeln in ein Gehäuse

Zeit- und Kostenersparnis, da nur wenige Teile montiert werden müssen

Die teilbaren Systeme erlauben eine Reparatur und Wartung auch bei laufender Produktion

Die Einführung mehrerer, auch unterschiedlich dicker Kabel, in eine Kabelverschraubung ist möglich

Jedes Modell ist als Heavy Duty Variante aus Druckguss erhältlich

Universelle Eigenschaften wie Dichtigkeit mit hohen Schutzklassen, Zugentlastung und Montagefreundlichkeit

Materialien und Eigenschaften

UNI FLANSCH

Material: erhältlich in Polyamid und Zinkdruckguss (Heavy Duty)
Gewinde: metrisch
Außenmaße Polyamid: 149,6 mm x 51,6 mm
Außenmaße Zink-Druckguss: 149 mm x 50 mm
Die drei Doppelnippel nehmen jeweils geschlitzte Dichteinsätze der Größe M25 auf
Dichteinsätze: TPE-V, T80s
Geeignete Kabelquerschnitte: von 2,0 mm bis 20,5 mm
Schutzart: IP 66
Zugentlastung: überdurchschnittliche Werte nach EN 62444, Klasse A
Temperaturbereich: –20 °C bis +80 °C

UNI Split Gland

Material: verfügbar in Polycarbonat und in Zinkdruckguss (Heavy Duty)
Gewinde: metrisch
Größen Ausführung Polycarbonat: M20, M25, M32
Größe Ausführung Zinkdruckguss: M25
Schutzart: IP 67 (nach EN 60529) und Type 4X
Zugentlastung: überdurchschnittliche Werte nach EN 62444, Klasse A
Temperaturbereich: –20 °C bis +80 °C

Geteilte Kabelverschraubungen

Durch die steigende Nachfrage nach fertig konfektionierten Kabeln und Leitungen sind Anwender immer häufiger mit der Frage konfrontiert, wie man diese einfach und sicher in Gehäuse einführt. PFLITSCH unterstützt Sie hier mit zwei intelligenten Lösungen, die im Hinblick auf alle geforderten Eigenschaften keine Wünsche offenlassen.

UNI FLANSCH

Der UNI FLANSCH ist eine zweiteilige Rahmenplatte, in den drei geteilte Kabelverschraubungen integriert sind.
UNI FLANSCH

UNI Split Gland

Die UNI Split Gland ist eine einzelne Kabelverschraubung, bei der sowohl der Verschraubungskörper, als auch die Druckschraube teilbar sind.
UNI Split Gland

Wie funktionieren teilbare Kabelverschraubungen?

Die geteilten Kabelverschraubungen von PFLITSCH bestehen aus mehreren Einzelteilen, die sich einfach auseinandernehmen lassen. Für die Montage werden sie gewissermaßen um das oder die Kabel herum zusammengebaut. Auf diese Weise ist es möglich, fertig konfektionierte Kabel und Leitungen in vorhandene Gehäuse-Bohrungen einzuführen, ohne dass man die vorkonfektionierten Stecker demontieren muss. Damit die konfektionierten Kabel und Leitungen auch durch die Dichteinsätze der Kabelverschraubung geführt werden können, haben diese seitliche Schlitze, die das nachträgliche Einlegen erleichtern.

Zubehör

Dichteinsätze

Die komplette Teilbarkeit dieser Lösungen wurde als Gesamtkonzept angelegt mit geschlitzten Dichteinsätzen als praktikabler Ergänzung. Dank der geschlitzten Dichteinsätze, die in dem UNI FLANSCH, dem UNI FLANSCH HD sowie in der teilbaren Kabelverschraubung UNI Split Gland und UNI Split Gland HD einsetzbar sind, können konfektionierte Kabel einfach und sicher geführt werden. Mit den Mehrfach-Dichteinsätzen lassen sich mehrere konfektionierte Kabel – auch mit unterschiedlichen Querschnitten – platzsparend führen. Darüber hinaus bietet PFLITSCH auch Einsätze für Flach- und Sonderkabel an. Verfügbar sind Dichteinsätze aus den Materialien TPE-V und TPE (T80s).

Individuelle Lochbilder

Des Weiteren bietet PFLITSCH das Prinzip „Lochen nach Wunsch“ an: Einfach das gewünschte Lochbild nennen, PFLITSCH bohrt es für Sie in den entsprechenden geschlossenen Dichteinsatz. Alternativ können die Löcher mit speziellen Bohrern auch vom Anwender selbst realisiert werden. Die PFLITSCH-Spreizzange dient als Montagehilfe und erleichtert das Einsetzen der Kabel in die Mehrfach-Dichteinsätze.

Werkzeug

Für die Montage der geteilten Kabelverschraubungen benötigen Sie kein Spezialwerkzeug. Um Ihnen das Einlegen von Kabeln und Leitungen in die geschlitzten Dichteinsätze besonders einfach und komfortabel zu machen, haben wir die PFLITSCH Spreizzange im Angebot.

Montageanleitungen – damit zusammenkommt, was zusammengehört

Zuerst legen Sie die einzuführenden Kabel in den geschlitzten Dichteinsatz der Kabelverschraubung. Mit unserer optional erhältlichen PFLITSCH Spreizzange geht das besonders komfortabel. Dann umschließen Sie mit den beiden Hälften der geteilten Kabelverschraubung den Dichteinsatz mit den Kabeln und verhaken sie. Der Verschraubungskörper wird nun im Gehäuse montiert und der Dichteinsatz in diesen hineingeschoben. Anschließend legen Sie die beiden Hälften der Druckschrauben um die Installation, verhaken sie ebenfalls miteinander und schrauben sie auf den Verschraubungskörper.
