Preisgekrönte Hygiene-Kabelverschraubungen nach Hygienic Design, die Sicherheit geben und Zeit sparen

EHEDG- und FDA-zertifizierte Systeme aus Edelstahl oder Polyamid

Sie sind auf der Suche nach Kabelverschraubungen gemäß Hygienic Design für die Lebensmittelindustrie oder die Chemie- oder Pharmabranche? Bei PFLITSCH finden Sie durchdachte und zertifizierte Systeme aus Edelstahl und Kunststoff, die dank ihrer zahlreichen Eigenschaften – auch für sicheren EMV- und Explosionsschutz – perfekt in Ihre Produktionsumgebung passen.

Entwickelt für sterile Umgebungen und extreme Temperaturen

Mit Hygiene-Kabelverschraubungen von PFLITSCH dichten Sie Kabel und Leitungen in Gehäusen und Maschinenkomponenten hygienisch einwandfrei ab, auch in sterilen Umgebungen und bei extremen Temperaturen von –55 °C bis +180 °C. Profitieren Sie im Bau von einer einfachen Montage und im Betrieb von zuverlässiger Dichtigkeit, minimierter Schmutzanhaftung sowie Widerstandsfähigkeit gegenüber schärfsten Reinigungsmitteln. Das ermöglicht die Verhinderung von Produktionsstopps und verkürzt Rüstzeiten sowie Anlagenstillstandzeiten – für Produktionsanlagen, die zuverlässig Geld verdienen.

Katalog Kabelverschraubung – 09 Kabelverschraubungen nach Hygienic Design
Katalog Kabelverschraubung – 09 Kabelverschraubungen nach Hygienic Design
heute - 25: 2024-05-26
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-01-11

pdf

2.3 MB

EN, DE

Datei herunterladen

Ihre Vorteile auf einen Blick

Lebensmittelecht – geeignet für alle Bereiche der Lebensmittel- und Pharmabranche

Montage ohne Spezialwerkzeug – einfach, schnell und damit kosteneffizient

Montage ohne Spalten – plan und ohne Hohlräume, damit sich kein Schmutz absetzen kann

Perfekte Reinigbarkeit – glatte Oberflächen mit Ra < 0,8 μm und gerundete Schlüsselflächen

Keine Chance für Schmutz und Bakterien

Hart im Nehmen – resistent gegenüber Druckreinigung und allen gängigen Reinigungsmitteln

Resistent gegenüber Korrosion

Niedrige Betriebskosten für die Produktionsanlage

Für wen kommen die Hygienic-Design Produkte von PFLITSCH in Frage:

  • Hersteller von Maschinen- und Anlagen (Schwerpunkt Food & Beverage, Pharmazie, Chemie, Reinraum-Technik)
  • Hersteller von Reinigungs-. Verpackungs- und Produktionsmaschinen (Schwerpunkt Food & Beverage, Pharmazie, Chemie, Reinraum-Technik)
  • Komponentenhersteller für zum Beispiel Sensoren, Motoren, Verteilergehäuse, Fördertechnik etc. (Schwerpunkt Food & Beverage, Pharmazie, Chemie, Reinraum-Technik)

Anwendungsgebiete

  • Lebensmittel- und Pharmaindustrie
  • Chemische Industrie
  • Maschinen- und Anlagenbau

Ihre Anforderung, unser Nutzenversprechen

  1. Sie möchten bei Ihrem Produktionsprozess unter Hygienegesichtspunkten absolut sicher sein und bevorzugen deshalb hygienezertifizierte Kabelverschraubungen?
    Die Hygiene-Kabelverschraubungen von PFLITSCH sind durchzertifiziert.
  2. Sie wünschen langfristige Investitionssicherheit?
    Die Hygiene-Kabelverschraubungen von PFLITSCH sind dank ihrer Zertifizierung erstens Audit-sicher und zweitens dank großer Robustheit lange haltbar.
  3. Sie möchten Produktionsanlagen zeitsparend aufbauen oder umbauen?
    Die Montage der PFLITSCH Hygiene-Kabelverschraubungen erfolgt ohne Spezialwerkzeug. Die korrekte Montage ist einfach visuell erkennbar – durch planen Sitz.
  4. Sie haben spezielle Anforderungen? Mit Sonderlösungen für beispielsweise EMV-Verträglichkeit oder Explosionsschutz helfen wir Ihnen weiter. Sie haben eine ungewöhnliche Herausforderung?

Kontaktieren Sie uns

Unsere Hygiene-Kabelverschraubungen

blueglobe CLEAN Plus und Cleanplus – Kabelverschraubungen für höchste Hygieneansprüche

Seitdem Hygienesicherheit im Maschinen- und Anlagenbau für die Food-, Pharma- und Chemieindustrie ein relevantes Thema ist, treiben wir als Experte die Entwicklung hochwertiger hygienegerechter Lösungen maßgeblich mit voran. Dabei werden unsere Hygienelösungen nicht nachträglich auf den Einsatz in Hygieneumgebungen optimiert. Vielmehr entwickeln wir sie von Anfang nach den Hygienic Design-Richtlinien der European Hygienic Engineering & Design Group (EHEDG) und der DIN EN 1672-2.

Nachdem wir bereits mit der blueglobe CLEAN Plus die erste nach EHEDG-Richtlinien zertifizierte Hygiene-Kabelverschraubung geschaffen hatten, präsentieren wir nun ihre Nachfolgerin: die Cleanplus. Auf Basis des bewährten Konstruktionsprinzips und des if-preisgekrönten Designs der blueglobe CLEAN Plus haben wir ihre spezifischen Hygieneeigenschaften, die universellen Produkteigenschaften und die Montagefreundlichkeit weiterentwickelt.

Mit der neuen PFLITSCH Cleanplus Hygiene-Kabelverschraubung bieten wir Maschinen- und Anlagenbauern wie auch Betreibern die erste Lösung, die über eine EHEDG-Zertifizierung nach den neuen erhöhten Anforderungen verfügt. Die Verschärfung der EHEDG-Anforderungen war notwendig geworden, nachdem die Standards für Hygienesicherheit in Produktionsanlagen im Zuge der fortschreitenden Automatisierung in der Lebensmittel-, Chemie- und Pharmaindustrie angehoben wurden.

blueglobe CLEAN Plus

Die PFLITSCH blueglobe CLEAN Plus ist die erste nach den vormaligen EHEDG-Richtlinien zertifizierte Hygiene-Kabelverschraubung.

  • Konstruktionsprinzipien nach Hygienic Design
    Vermeidung von biologischer und chemischer Kontamination und Gewährleistung einer einfachen Reinigung durch:
    › glatte Oberflächen
    › gerundete Schlüsselflächen an der Druckschraube
    › Design ohne Hohlräume, Spalten und offene Gewindegänge
  • Hochentwickelte universelle Eigenschaften
    › Dichtigkeit mit Schutzklasse IP 68 bis 15 bar, IP 69, hohe Zugentlastung,
    › Standard Temperatur-Einsatzbereich von –40°C bis +85°C
  • Montagefreundlichkeit
    › Einfache und sichere Montage, die Zeit und Kosten spart
    › Besteht aus wenigen Bauteile
    › Kein Spezialwerkzeug erforderlich
    › Verschraubung der Druckschraube auf Block mit immer gleichem Drehmoment
  • Kompaktes Design
    Erlaubt den Einsatz bei eingeschränktem Bauraum
  • Überzeugend auch in anderen Ausführungen

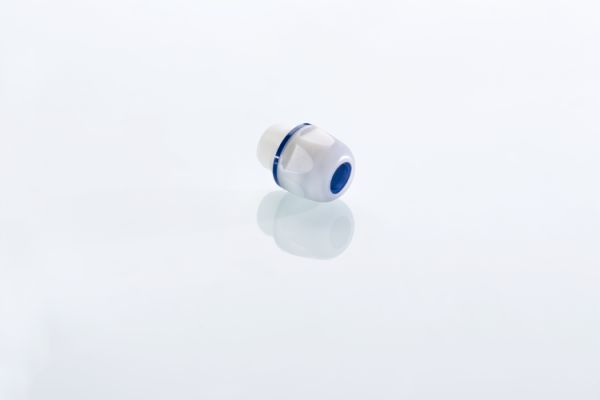

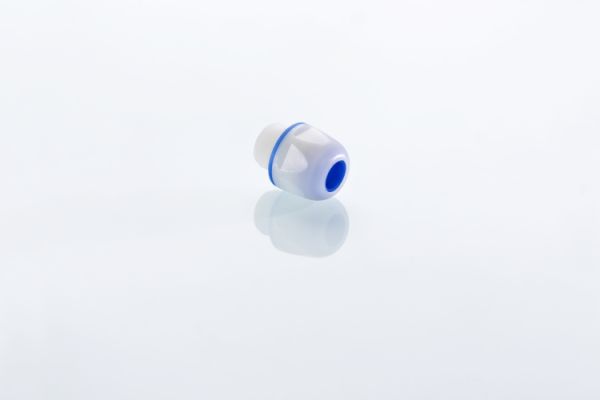

    Die blueglobe CLEAN Plus gibt es auch in der Ex-, EMV- und Hochtemperatur-Ausführung. Zusätzlich bieten wir neben der Edelstahl- auch eine Kunststoff-Variante der blueglobe CLEAN Plus (Polyamid) an.

Cleanplus

Die PFLITSCH Cleanplus ist die erste Hygiene-Kabelverschraubung, die nach den neuen erhöhten EHEDG-Anforderungen zertifiziert ist.

Dank einer größeren Variantenvielfalt hat die Cleanplus ein größeres Leistungsspektrum und sorgt auf diese Weise für eine passgenauere Erfüllung der Kundenanforderungen. Außer den bewährten Eigenschaften der blueglobe CLEAN Plus bietet die Cleanplus folgende zusätzliche Produktvorteile:

  • Konstruktionsprinzipien nach Hygienic Design
    Ebenso wie bei der blueglobe CLEAN Plus, allerdings nun mit einer z.T. geringeren Bauhöhe
  • Großer lückenloser Dichtbereich
    › Dichtbereich von 3,5 bis 23 mm
    › FDA-konformes Material der Dichteinsätze
  • Höherer Standard Temperatur-Einsatzbereich:  –55°C bis +180°C
  • Verbesserte Montagefreundlichkeit: noch einfacher und sicherer
    › Keine Unterlegscheibe notwendig
    › Durch die besondere Geometrie des Dichtelements wird ein Schrägstellen dessen in jedem Fall vermieden
    › Mitwenden des Kabels durch Verzahnung des Dichteinsatzes unmöglich

Zwei Systeme – ein Ziel: maximale Hygienesicherheit

Mit der Cleanplus und der blueglobe CLEAN Plus stehen Ihnen zwei hochwertige Top-Lösungen zur Verfügung, die für eine hohe Prozesssicherheit stehen und dazu beitragen, die Kontamination von Produkten und damit Produktionsausfälle bzw. Produktrückrufe zu verhindern.

Durch die einfache Reinigbarkeit dank hoher Dichtigkeit sowie guter Beständigkeit gegenüber Korrosion­, Reinigungs­mitteln und aggressiven Chemikalien sind unsere Hygiene-Kabelverschraubungen in allen anspruchsvollen Bereichen einsetzbar. Sie wurden nach Hygienic Design Richtlinien konstruiert, geprüft und zertifiziert (u.a. nach EHEDG-Standard, FDA (Kunststoffteile), GS-NV-2, GS-NV-6, DIN EN 1672-2:2009, DGUV-Riboflavin-Testurteil „excellent“). So können wir Anlagenbetreibern eine langfristige Planungssicherheit und Transparenz geben und die TCO (Total Cost of Ownership) senken.

Produktportfolio Hygiene-Kabelverschraubungen

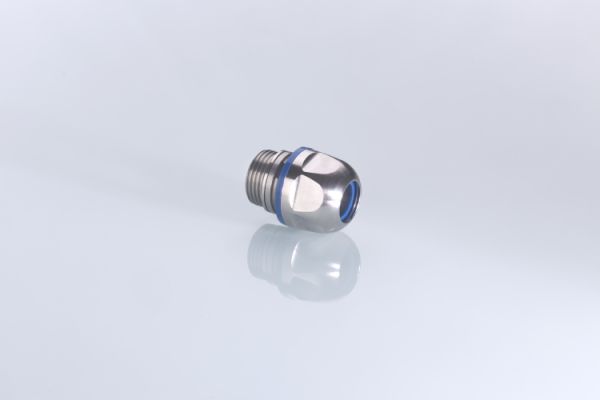

blueglobe CLEAN Plus

Außenteile Edelstahl 1.4404, Innenteile Edelstahl 1.4305
Inklusive Unterlegscheiben
Metrisches Anschlussgewinde nach EN 60423
Schutzart IP 66, IP 68 bis 15 bar, IP 69

EHEDG zertifiziert CE konform DGUV zertifiziert RoHS konform
blueglobe CLEAN Plus

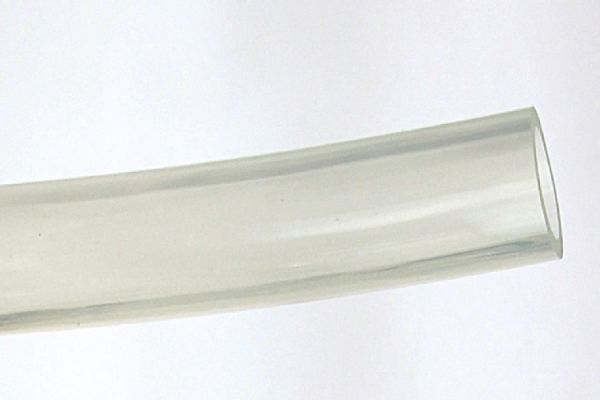

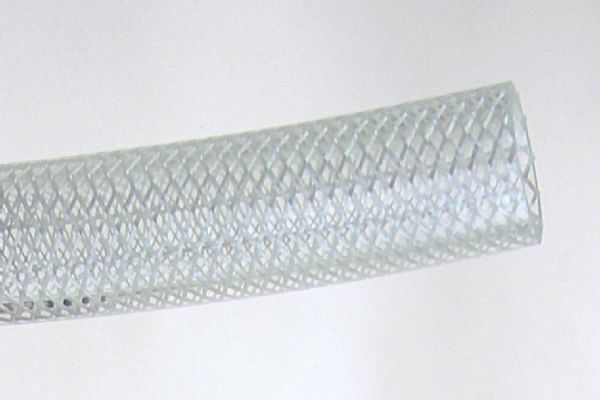

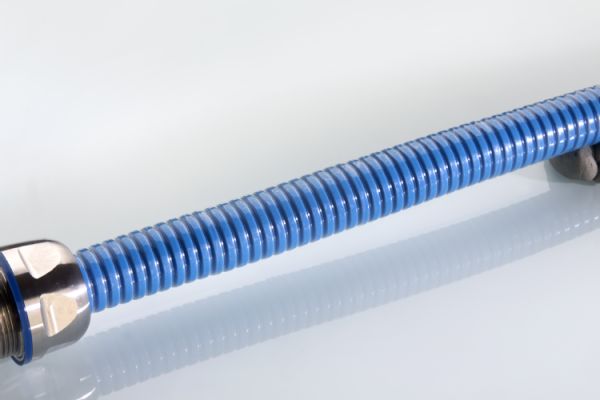

Schlauch Wellrohr

Wellrohr ummantelt, flexibel, mittelschwer
Beschichtetes Polyamid
FDA CFR 21/EU 10/2011
Temperaturbereich: –20 °C bis +95 °C (kurzzeitig bis +120 °C)

RoHS konform
Schlauch Wellrohr

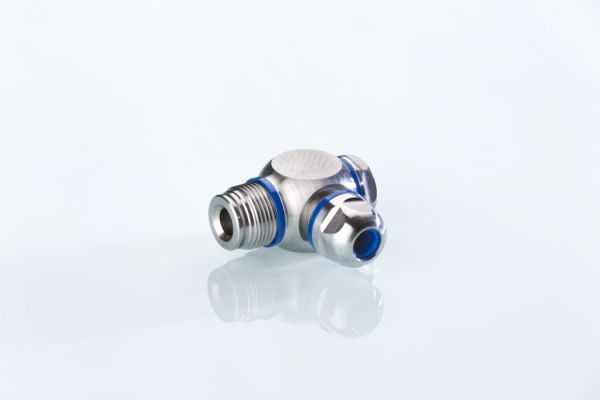

Hygienewinkel CLEAN Plus

Edelstahl 1.4305
Inklusive Unterlegscheiben, Ausrichtung einstellbar (360°)
FDA-konforme Materialien, EHEDG-konformes Design
Metrisches Anschlussgewinde nach EN 60423
Schutzart IP 66, IP 68 bis 15 bar, IP 69

RoHS konform
Hygienewinkel CLEAN Plus

Setzen Sie auf das Hygiene-Komplettsystem

Als Innovationstreiber im Bereich Hygienic Design verfolgen wir einen ganzheitlichen Ansatz. Das Resultat ist ein intelligentes lückenloses System aus einer Hand, das untereinander kompatible Lösungen für die Kabelverschraubungen, den Kabelschutz und die Kabelführung umfasst. PFLITSCH liefert zum einen hygienegerechte Kabeldurchführungen, zum anderen ermöglichen PFLITSCH Kabelschutz-Lösungen einen reibungslosen Produktionsprozess. PFLITSCH bietet ein Sortiment an aufeinander abgestimmten Schlauchlösungen an, das höchsten Hygieneansprüchen standhält. Auch die Kabelführung in hygienesensiblen Produktionsbereichen ist mit großen Herausforderungen verknüpft. Im Fokus steht auch hier der Aspekt der perfekten Reinigbarkeit. Die gesamten Kabelführungssysteme erfüllen die strengen Hygienevorschriften der Lebensmittel- und Pharmabranche.

Erfahren Sie mehr über unser Lösungsportfolio für die Hygieneanwendungen
