Das PFLITSCH LevelEx System – Kabelverschraubungen mit Explosionsschutz auf höchstem Niveau

Minimale Abmessungen für maximale Sicherheit

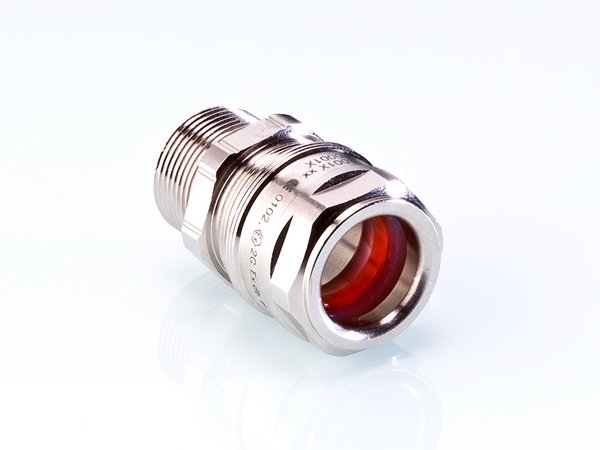

Die PFLITSCH LevelEx ist eine wegweisende Kabelverschraubung, die speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelt wurde und das Schutzniveau auf eine neue Stufe gehoben hat.

Mit ihren hochentwickelten Eigenschaften, allen für ihren Einsatzbereich notwendigen Zertifizierungen und Zulassungen sowie der kompakten Bauweise, erfüllt sie die hohen Anforderungen von Anwendern in den Branchen Öl-, Gas- und Chemieindustrie sowie im Offshore-Bereich.

Produktinformation LevelEx System
Produktinformation LevelEx System

pdf

3.2 MB

Datei herunterladen

Vorteile, die Ihnen maximale Sicherheit geben:

abgestimmtes System für nichtarmierte und armierte Kabel

Alle relevanten Zertifizierungen nach den aktuellen Normen

Dichtigkeit bis Schutzart IP 66, IP 68, Typ 4X

Einfache, sichere sowie zeit- und kostensparende Montage

Minimale Abmessungen für eine platzsparende Installation

Großer Temperatur-Einsatzbereich von -60°C bis + 130°C°

Was die LevelEx zur überlegenen Lösung macht

Im Labor zertifiziert, im Alltag bewährt

Mit allen notwendigen Zertifizierungen nach den aktuellen Normen wie ATEX und IECEx ausgestattet, gewährleistet die LevelEx für einen zuverlässigen Schutz in den explosionsgefährdeten Bereichen G (Gas) und D (Dust = Staub). Bei der Schutzart erreicht sie IP 66, IP 68 und Typ 4 X, was den Zündschutzarten druckfeste Kapselung „Ex d“ und erhöhte Sicherheit „Ex e“ entspricht. Ferner hat sie sowohl die Druckfeste Prüfung mit 30 bar/10 Sek. (Mindestanforderungen) wie auch die Überdruckprüfung bei 48,6 bar erfolgreich bestanden. Die hervorragende Dichtigkeit und Zugentlastung werden durch die vollflächige Abdichtung in Verbindung mit der weichen kabelschonenden Quetschung erreicht, die auf dem zweistufigen (Level) kaskadischen Prinzip beruhen, das der Kabelverschraubung ihren Namen gegeben hat.

Montagefreundlichkeit, die keine Fragen offenlässt

Aufgrund ihres großen übergangslosen Dichtbereichs können Sie Kabel von 7 mm bis 66 mm Durchmesser sicher abdichten. Sie ist nicht nur unter extremen Bedingungen, sondern auch bei eingeschränktem Bauraum problemlos einsetzbar. Denn die LevelEx deckt einen großen Temperaturbereich von –60 °C bis +130 °C ab und ist äußerst kompakt dimensioniert. Problemlos ist auch das Handling: Sie besteht lediglich aus vier Teilen, besitzt große Schlüsselauflageflächen und benötigt nur geringe Anzugsmomente. Und dank eines metallischen Anschlags hat sie immer einen definierten konstanten Anschlag. All das unterstützt ihre einfache, sichere und damit zeit- und kostensparende Montage, bei dem auch ein Verdrehen des Kabels und der Dichteinsätze ausgeschlossen ist.

Externer Inhalt

An dieser Stelle finden Sie einen externen Inhalt von YouTube. Sie können ihn sich mit einem Klick anzeigen lassen und wieder ausblenden.

Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit können personenbezogene Daten an Drittplattformen übermittelt werden. Mehr dazu in unserer Datenschutzerklärung.

Die LevelEx AC – darauf haben armierte Kabel gewartet

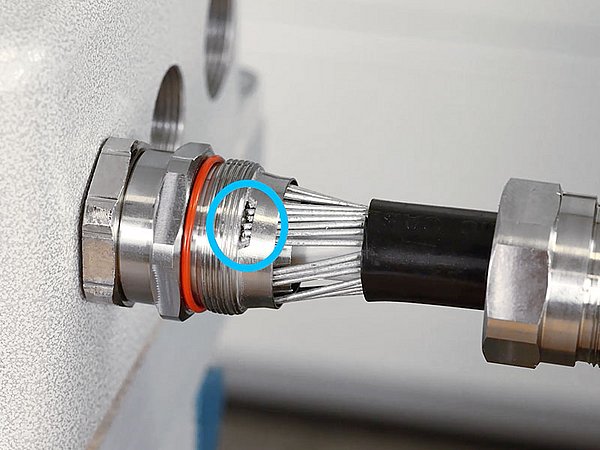

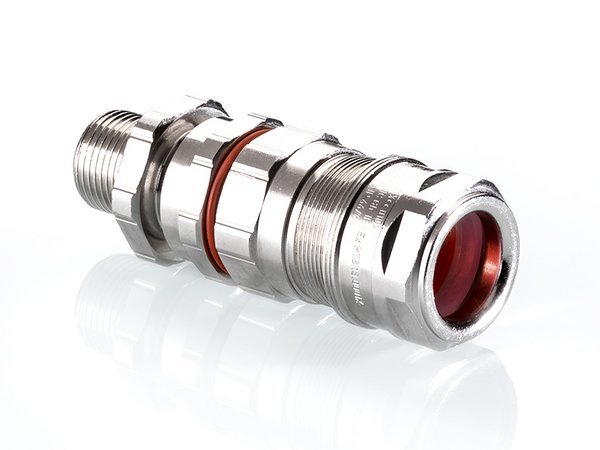

Die neue LevelEx AC für armierte Kabel vervollständigt unser bestehendes LevelEx-Sortiment. Sie verfügt über die gleiche technische Qualität wie die bewährte LevelEx für nicht-armierte Kabel. Darüber hinaus überzeugt sie mit zusätzlichen Eigenschaften. Beispielsweise punktet sie mit einer innovativen Konstruktion zur Aufnahme armierter Kabel: Zwei gegenüberliegende Fenster in der Armierungsverklemmung erlauben die sofortige Kontrolle des korrekten Sitzes der Kabelarmierung. Damit wird das umständliche Demontieren der Kabelverschraubung zu Prüfzwecken überflüssig. Das Resultat: eine einfache sichere Montage, die Zeit und Kosten sparet. Gleichzeitig wird die Kabelarmierung für eine sichere mechanische Zugentlastung und zur Herstellung der Erdungsverbindung genutzt. Eine Deluge Dichtung mit Testzertifikat qualifiziert sie für den Einsatz im Offshore-Bereich.

Die LevelEx AC ist ein weiterer Beleg für unsere langjährige Erfahrung als Experte für industrielles Kabelmanagement und für unsere einzigartige Entwicklungstiefe, die uns zum idealen Entwicklungspartner für ausgereifte kundenindividuelle Sonderlösungen machen. Produziert in unserem Werk in Hückeswagen steht sie für höchste Qualität „made in Germany“ und für eine einzigartige Liefertreue und -performance – ein Argument, das angesichts der unsicheren globalen Supply-Chains immer mehr an Bedeutung gewinnt.

Technische Daten

LevelEx

Größen:
Metrisch: M16 bis M75
NPT: 3/8“ bis 2 ½“
Materialien:
Verschraubungskörper: Messing vernickelt und Edelstahl
Dichteinsatz: Silikon
Druckhülse: PFA/PTFE
Einsatztemperaturen:
-60°C bis +130°C
Dichtbereich (übergangslos):
7,0 mm bis 66,0 mm
Zündschutzarten:
Druckfeste Kapselung “Ex d“
Erhöhte Sicherheit „Ex e“
Schutz durch Gehäuse „Ex ta“

LevelEx AC

Größen:
Metrisch: M16 bis M63
NPT: ½“ bis 2 ½“
Materialien:
Verschraubungskörper: Messing vernickelt und Edelstahl
Dichteinsatz: Silikon
Druckhülse: PFA/PTFE
Einsatztemperaturen:
-60°C bis +130°C
Dichtbereich (übergangslos):
8,0 mm bis 66,0 mm
Zündschutzarten:
Druckfeste Kapselung “Ex d“
Erhöhte Sicherheit „Ex e“
Schutz durch Gehäuse „Ex ta“

Einsatzbereiche

  • Applikationen für die Förderung und Verarbeitung von Öl und Gas, für die chemische Industrie, den Sonderfahrzeugbau sowie den Offshore-Bereich
  • Überall dort, wo der Explosionsschutz mit den Zündschutzarten druckfeste Kapselung „Ex d” und erhöhte Sicherheit „Ex e” Anwendung findet, z. B. Motoren, Leuchten, Sensoren/Messgeräte usw.
  • Anwendungen für den Staub-Explosionsschutz in der Lebensmittel- und Pharmaindustrie, Futtermittelproduktion und Sägewerken

Downloads

Produktinformation LevelEx System 07.08.23 Kabelverschraubung
pdf 3.2 MB Herunterladen
Betriebsanleitung 1001X LevelEx 20.02.23 Kabelverschraubung
pdf 2.0 MB Herunterladen
Betriebsanleitung 1001X LevelEx AC 04.11.22 Kabelverschraubung
pdf 1.0 MB Herunterladen
Certificate CCC 2021312313000360 LevelEx – EN 17.03.23 Kabelverschraubung
pdf 855.9 KB Herunterladen
Certificate CCC 2021312313000360 LevelEx – CN 17.03.23 Kabelverschraubung
pdf 597.7 KB Herunterladen
Certificate CML 22UKEX1506X LevelEx + LevelEx AC 30.08.22 Kabelverschraubung
pdf 148.5 KB Herunterladen
Certificate DNV LevelEx, LevelEx AC, LevelEx TRI EN 27.09.23 Kabelverschraubung
pdf 437.0 KB Herunterladen
Certificate IECEx PTB 18.0001X LevelEx, LevelEx TRI, LevelEx AC GB 21.12.22 Kabelverschraubung
pdf 834.5 KB Herunterladen
Certificate KCs LevelEx 19-AV4BO-0379X 19.12.19 Kabelverschraubung
pdf 517.2 KB Herunterladen
Certificate KCs LevelEx 19-AV4BO-0380X 19.12.19 Kabelverschraubung
pdf 532.4 KB Herunterladen
Certificate of Compliance "LevelEx" UL Listed 25.04.22 Kabelverschraubung
pdf 170.5 KB Herunterladen
